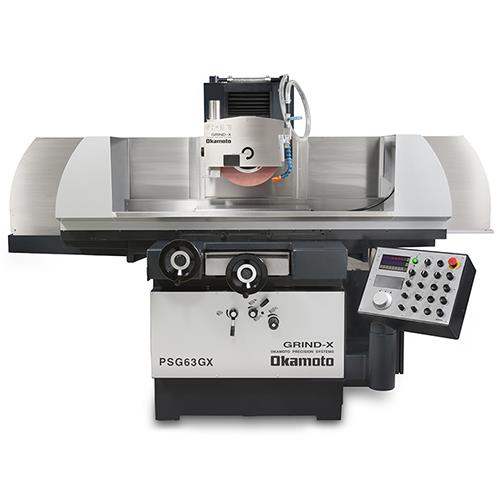

精密平面磨床ACC-GX系列
精密平面磨床ACC-GX系列

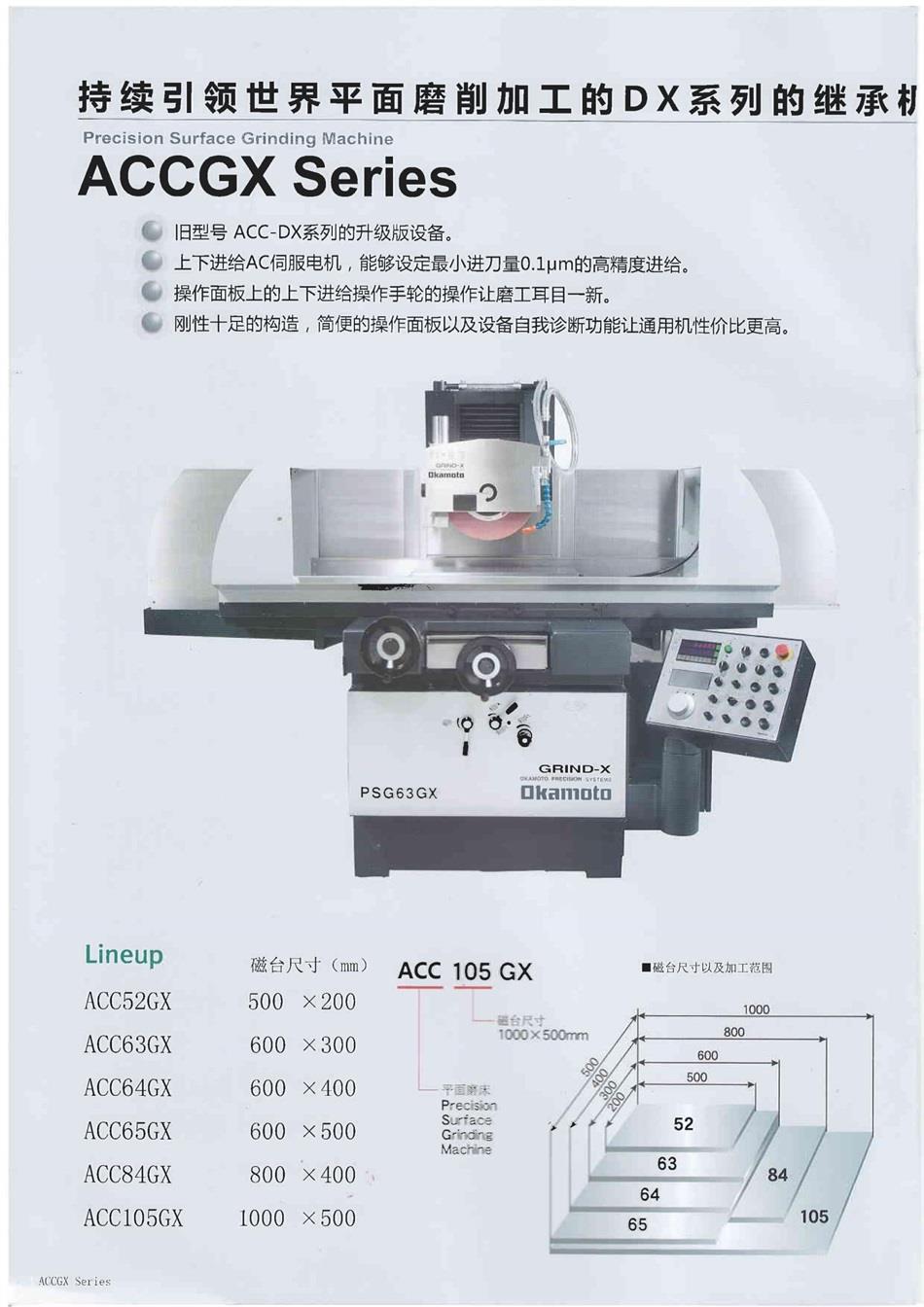

持续引领世界平面磨削加工的DX系列的继承机，
上下进给AC伺服电机，能够设定最小进刀量0.1um的高精度进给。

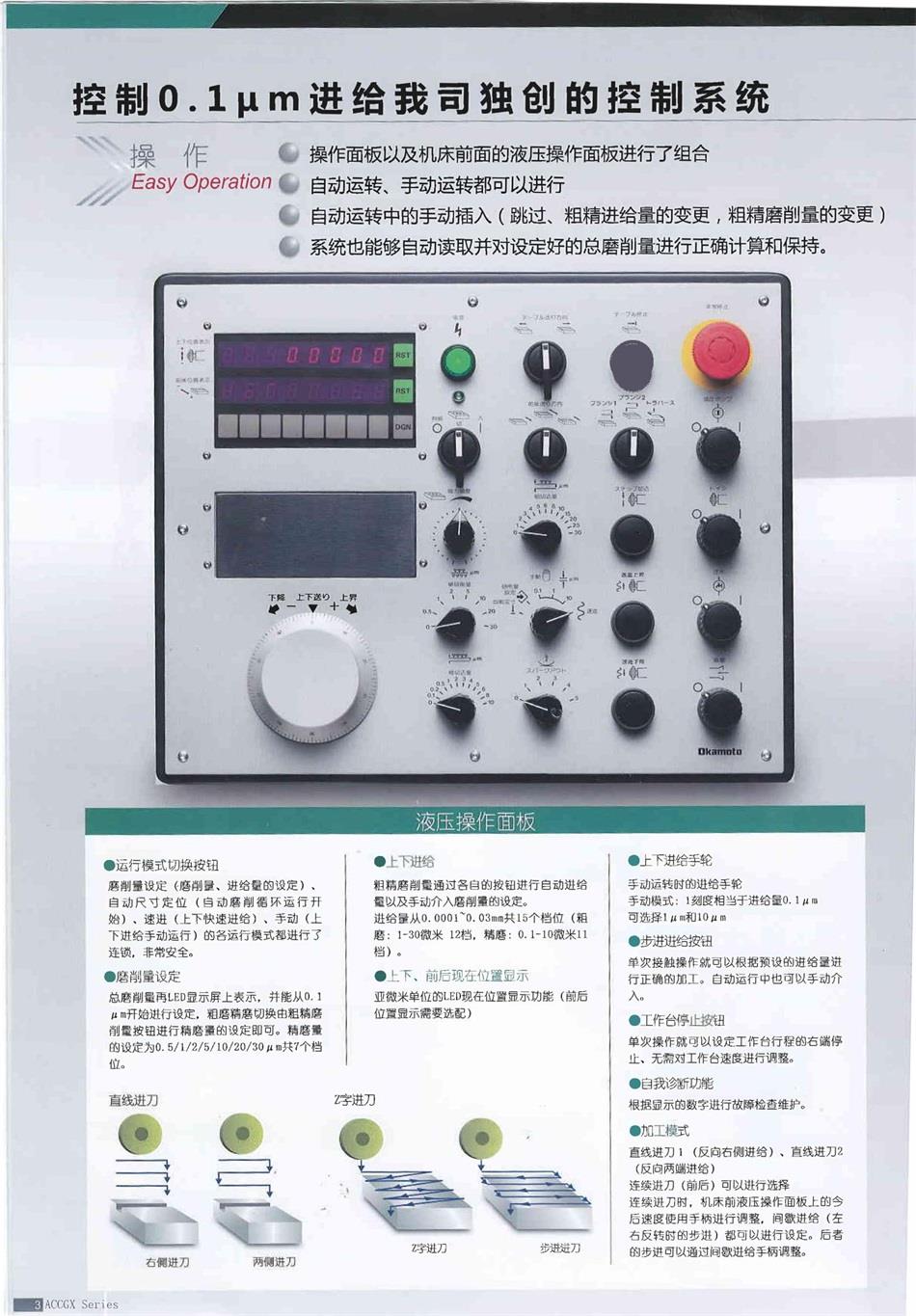

操作面板上的上下进给操作手轮的操作让磨工耳目一新。

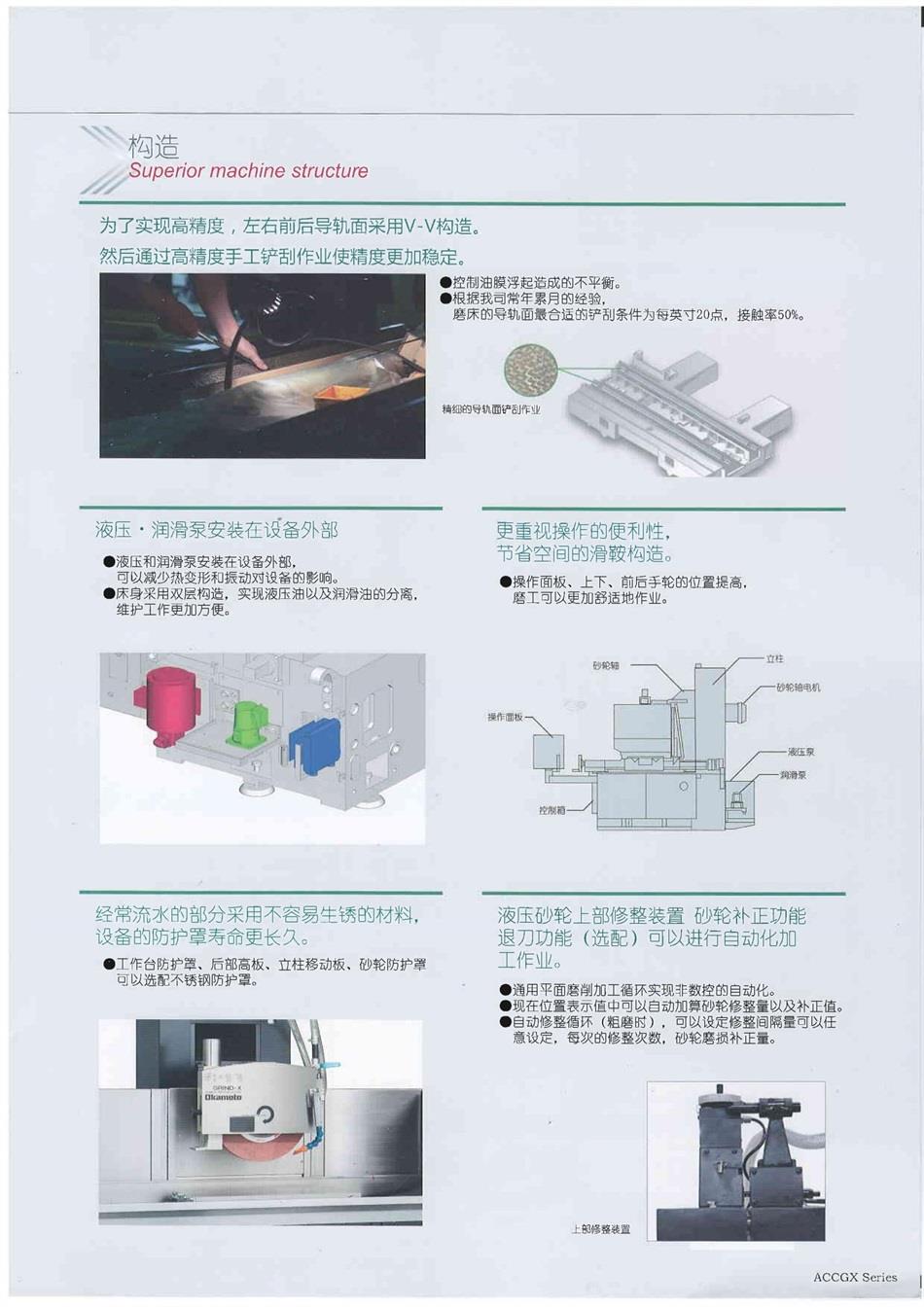

刚性十足的构造，简便的操作面板以及设备自我诊断功能让通用机性价比更高。

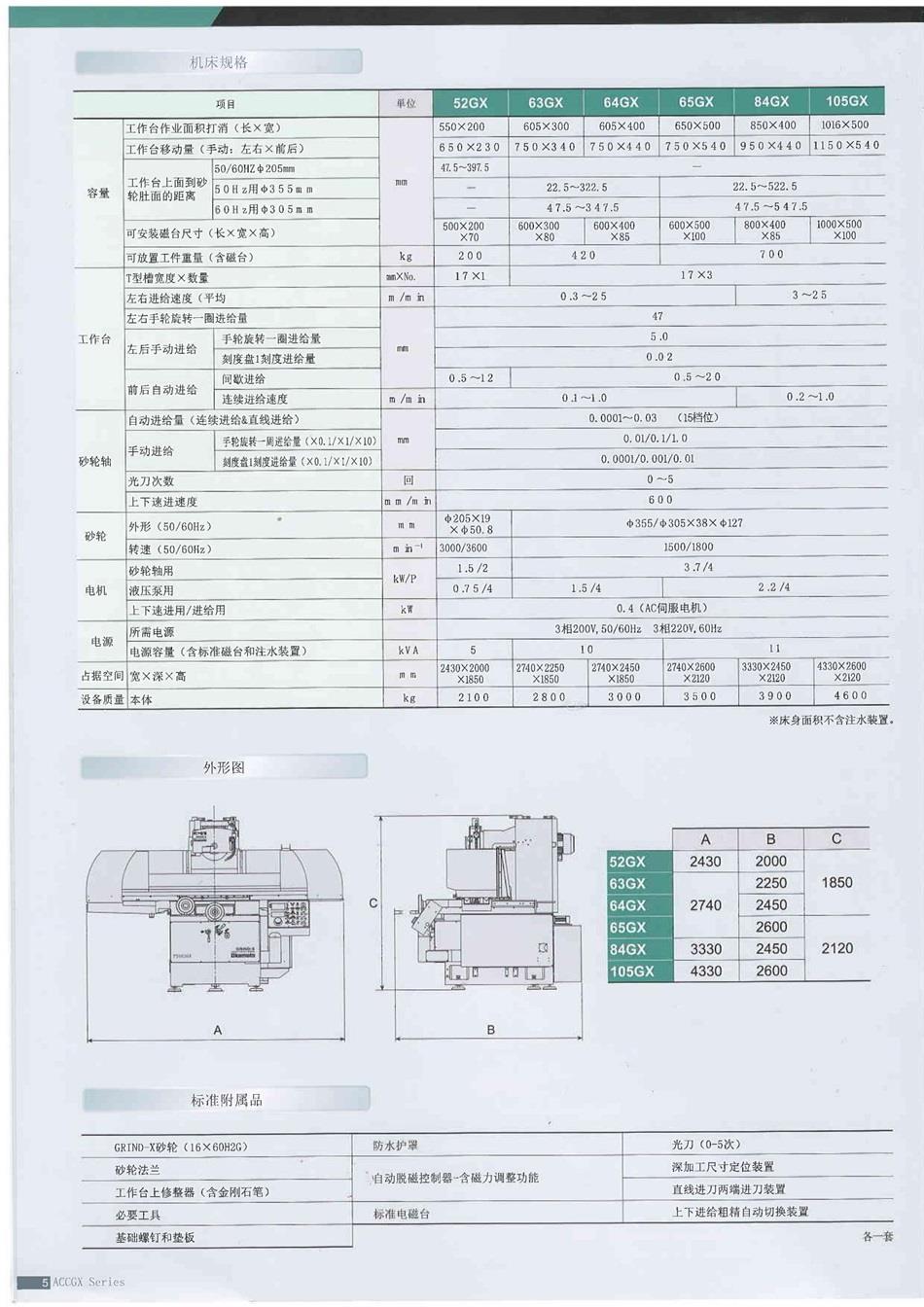

功能 | 规格项目 | 单位 | ACC-52GX | ACC-63GX | ACC-64GX | |
容量 | 工作台作业面大小(长×宽) | mm | 550×200 | 605×300 | 605×400 | |
工作台移动量(手动：左右×前后) | mm | 650×230 | 750×340 | 750×440 | ||
工作台上面到砂轮底面的距离 | 50/60HZ用φ355mm | mm | 47.5～397.5 | — | ||
50HZ用φ355mm | — | 22.5～322.5 | ||||
60HZ用φ305mm | — | 47.5～347.5 | ||||
可安装磁台的尺寸(长×宽×高) | mm | 500×200×70 | 600×300×80 | 600×400×85 | ||
可放置工件重量（含磁台） | Kg | 200 | 420 | |||
工作台 | T型槽宽度×槽数 | mm×No. | 17×1 | 17×3 | ||
左右进给速度（平均） | m/min | 0.3～25 | ||||
左右手轮旋转1圈进给量 | mm | 47 | ||||
左右手动进给 | 手轮1圈进给量 | mm | 5.0 | |||
刻度盘1刻度进给量 | mm | 0.02 | ||||
前后自动进给 | 间歇进给 | mm | 0.5～12 | 0.5～20 | ||
连续进给速度 | mm | 0.1～1.0 | ||||
砂轮轴 | 自动进给(连续进给&直线进给) | mm | 0.0001～0.03（15档位） | |||
手动进给 | 手轮1圈进给量 | mm | 0.01/0.1/1.0 | |||
刻度盘1刻度进给量 | mm | 0.0001/0.001/0.01 | ||||
光刀次数 | 回 | 0～5 | ||||
上下速进速度 | mm/min | 600 | ||||
砂轮 | 外径×厚×内径(50/60HZ) | mm | 205×19×50.8 | 355/305×38×127 | ||
转速(50/60HZ) | min-1 | 3000/3600 | 1500/1800 | |||
电机 | 砂轮轴 | KW/P | 1.5/2 | 3.7/4 | ||
液压泵 | KW/P | 0.75/4 | 1.5/4 | |||
上下进给 | KW | 0.4(AC伺服电机) | ||||
电源 | 所需电源 | 3相200V,50/60Hz3相220V,60Hz | ||||
电源容量(含标准磁台和注水装置) | KVA | 5 | 10 | |||
占地面积 | 宽×深×高 | mm | 2430×2000×1850 | 2740×2250×1850 | 2740×2450×1850 | |
重量 | 净重 | Kg | 2100 | 2800 | 3000 | |
功能 | 规格项目 | 单位 | ACC-65GX | ACC-84GX | ACC-105GX | |
容量 | 工作台作业面大小(长×宽) | mm | 650×500 | 850×400 | 1016×500 | |
工作台移动量(手动：左右×前后) | mm | 750×540 | 950×440 | 1150×540 | ||
工作台上面到砂轮底面的距离 | 50/60HZ用φ355mm | mm | — | |||
50HZ用φ355mm | 22.5～522.5 | |||||
60HZ用φ305mm | 47.5～547.5 | |||||
可安装磁台的尺寸(长×宽×高) | mm | 600×500×100 | 800×400×85 | 1000×500×100 | ||
可放置工件重量（含磁台） | Kg | 700 | ||||
工作台 | T型槽宽度×槽数 | mm×No. | 17×3 | |||
左右进给速度（平均） | m/min | 0.3～25 | 3～25 | |||
左右手轮旋转1圈进给量 | mm | 47 | ||||
左右手动进给 | 手轮1圈进给量 | mm | 5.0 | |||
刻度盘1刻度进给量 | mm | 0.02 | ||||
前后自动进给 | 间歇进给 | mm | 0.5～20 | |||
连续进给速度 | mm | 0.1～1.0 | 0.2～1.0 | |||
砂轮轴 | 自动进给(连续进给&直线进给) | mm | 0.0001～0.03（15档位） | |||
手动进给 | 手轮1圈进给量 | mm | 0.01/0.1/1.0 | |||
刻度盘1刻度进给量 | mm | 0.0001/0.001/0.01 | ||||
光刀次数 | 回 | 0～5 | ||||
上下速进速度 | mm/min | 600 | ||||
砂轮 | 外径×厚×内径(50/60HZ) | mm | 355/305×38×127 | |||
转速(50/60HZ) | min-1 | 1500/1800 | ||||
电机 | 砂轮轴 | KW/P | 3.7/4 | |||
液压泵 | KW/P | 2.2/4 | ||||
上下进给 | KW | 0.4(AC伺服电机) | ||||
电源 | 所需电源 | 3相200V,50/60Hz3相220V,60Hz | ||||
电源容量(含标准磁台和注水装置) | KVA | 11 | ||||
占地面积 | 宽×深×高 | mm | 2740×2600×2120 | 3330×2450×2120 | 4330×2600×2120 | |
重量 | 净重 | Kg | 3500 | 3900 | 4600 | |
