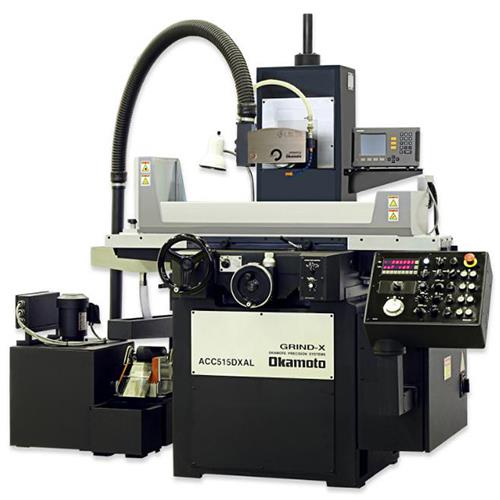

精密成型平面磨床ACC-515系列
精密成型磨床ACC515系列
耐久性更加强的双V导轨,更加精确和稳定。
通过CA伺服电机,使得上下进给可精确到00001mm。
通过手动脉冲进行上下进给。
导轨各部采用自动滑润机构润滑,使得工作台的移动更方便,工作寿命更长,保养更容易。

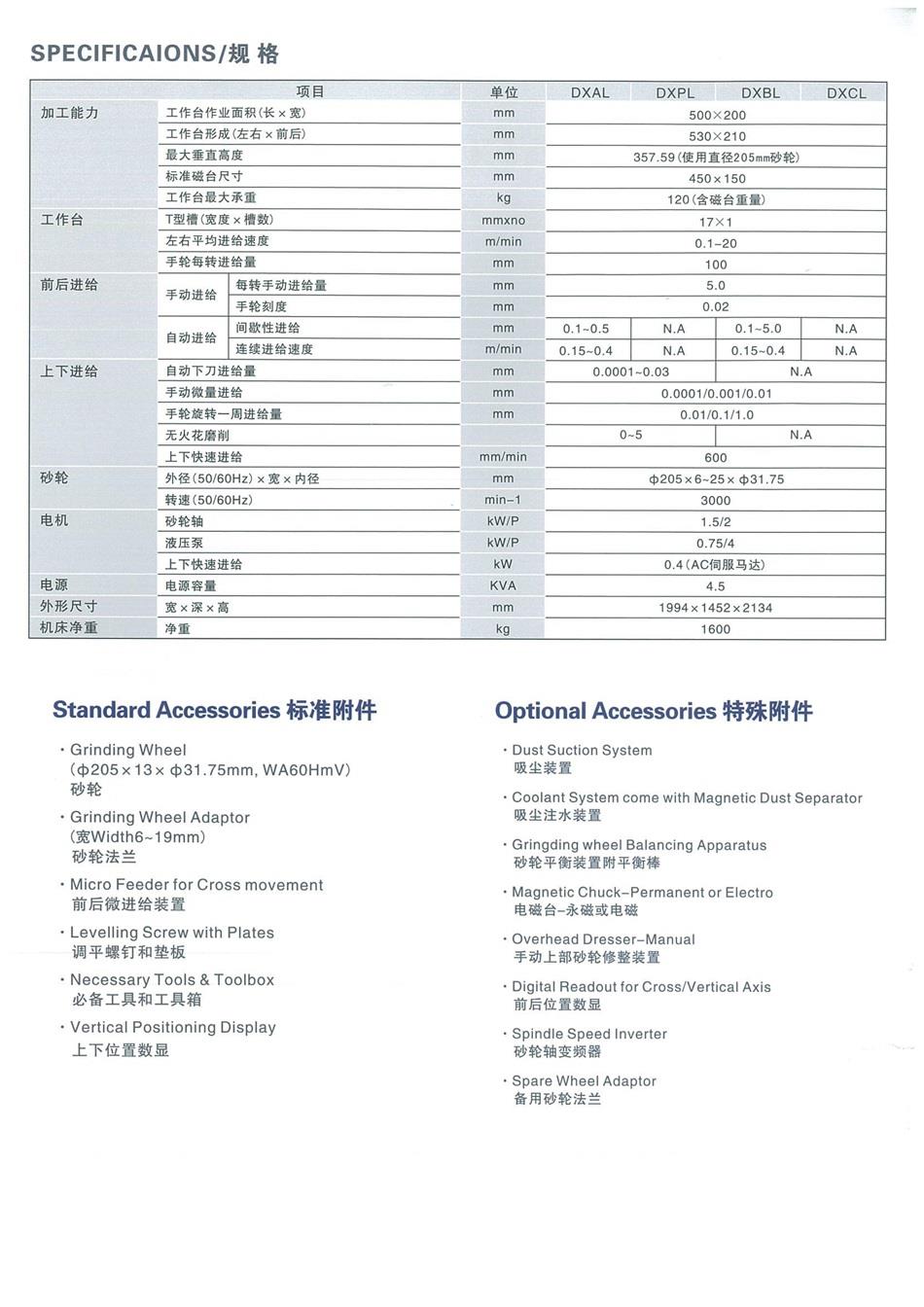

项目 | 单位 | DXAL | DXPL | DXBL | DXCL | ||
加工能力 | 工作台作业面积(长×宽) | mm | 500×200 | ||||
工作台行程(左右×前后) | mm | 530×210 | |||||
最大垂直高度 | mm | 357.59(使用直径205mm砂轮) | |||||
标准磁台尺寸 | mm | 450×150 | |||||
工作台最大承重 | Kg | 120（含磁台重量） | |||||
工作台 | T型槽(宽度×槽数） | mm×no | 17×1 | ||||
左右平均进给速度 | m/min | 0.1-20 | |||||
手轮每转进给量 | mm | 100 | |||||
前后进给 | 手动进给 | 每转手动进给量 | mm | 5.0 | |||
手轮刻度 | mm | 0.02 | |||||
自动进给 | 间歇性进给 | mm | 01～0.5 | N.A | 0.1～5.0 | N.A | |
连续进给速度 | m/min | 0.15～0.4 | N.A | 0.15～0.4 | N.A | ||
上下进给 | 自动下刀进给量 | m/min | 0.0001～0.03 | N.A | |||
手动微量进给 | m/min | 0.0001/0.001/0.01 | |||||
手轮旋转一周进给量 | m/min | 0.01/0.1/1.0 | |||||
无火花磨削 | 0～5 | N.A | |||||
上下快速进给 | mm/min | 600 | |||||
砂轮 | 外径×宽×内径（50/60HZ） | mm | Φ205×6～25×Φ31.75 | ||||
转速（50/60HZ） | min-1 | 3000 | |||||
电机 | 砂轮轴 | kw/P | 1.5/2 | ||||
液压泵 | kw/P | 0.75/4 | |||||
上下快速进给 | kw | 0.4(AC伺服马达) | |||||
电源 | 电源容量 | KVA | 4.5 | ||||
外形尺寸 | 宽×深×高 | mm | 1994×1452×2134 | ||||
机床净重 | 净重 | kg
| 1600 | ||||
