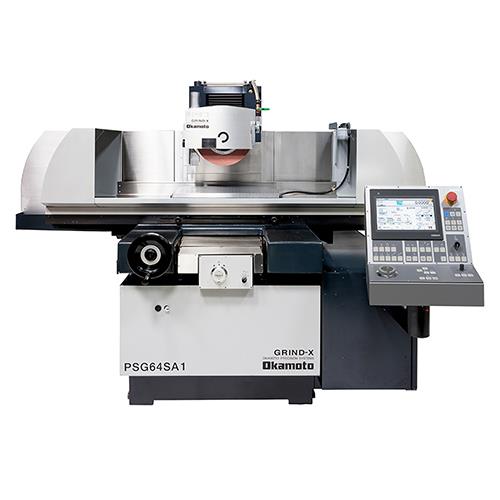

精密平面磨床ACC-SA系列
精密平面磨床ACC-SA系列

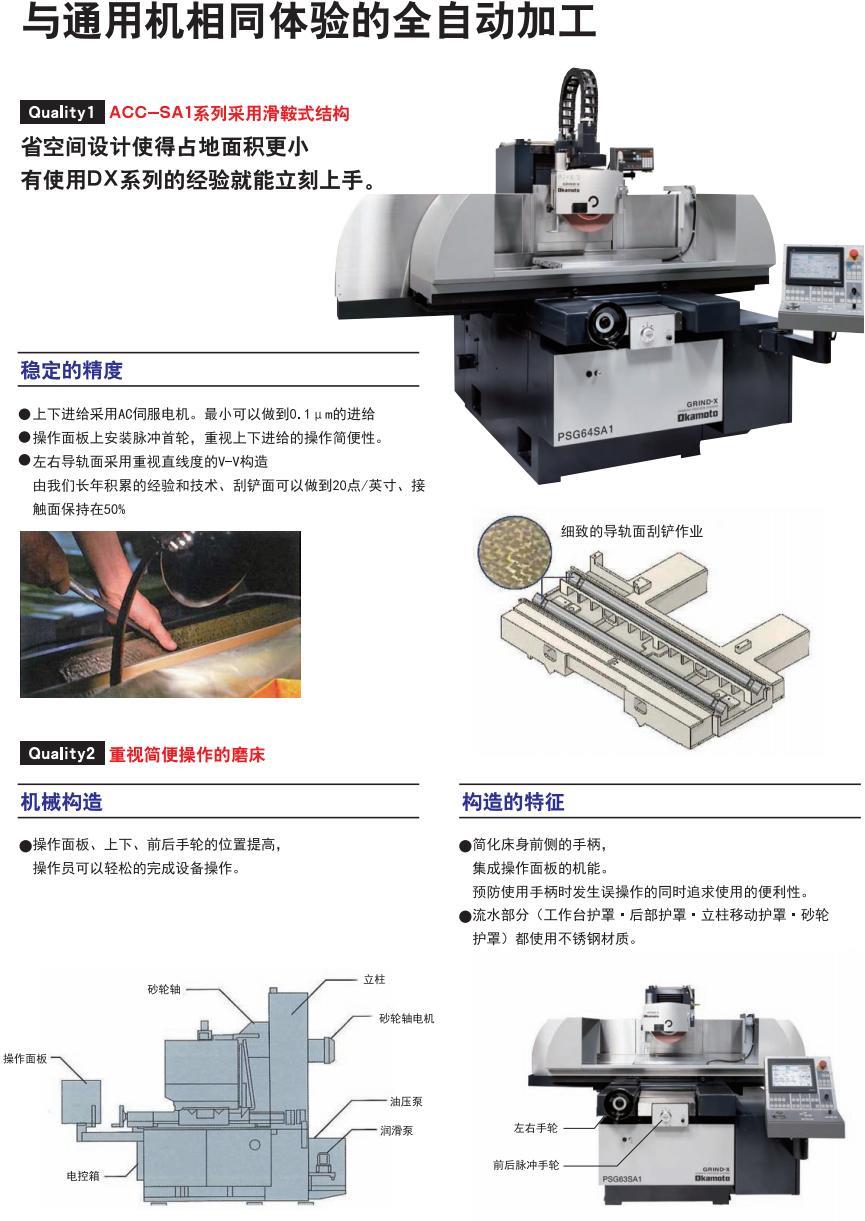

引导平面磨削加工的新型通用磨床，
上下进给最小进给量可以达到0.1um的高精度设定；

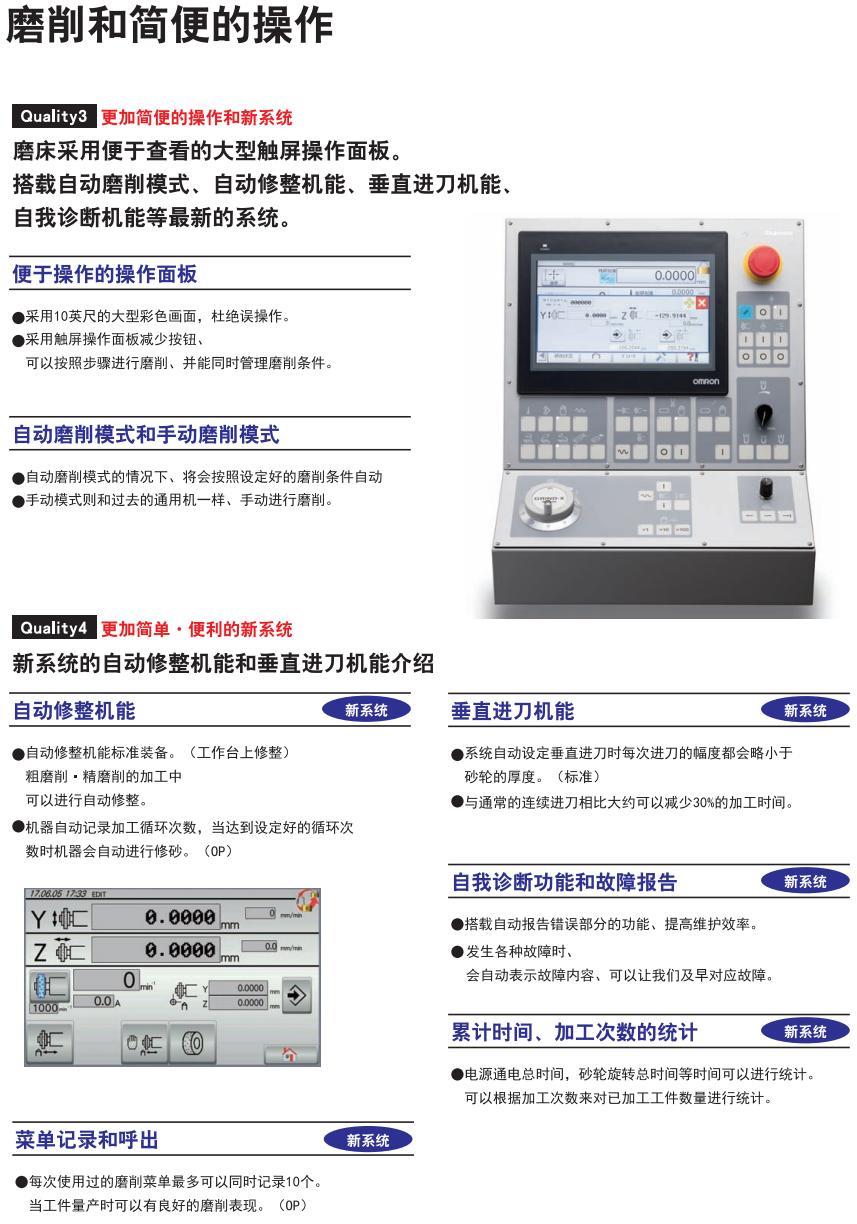

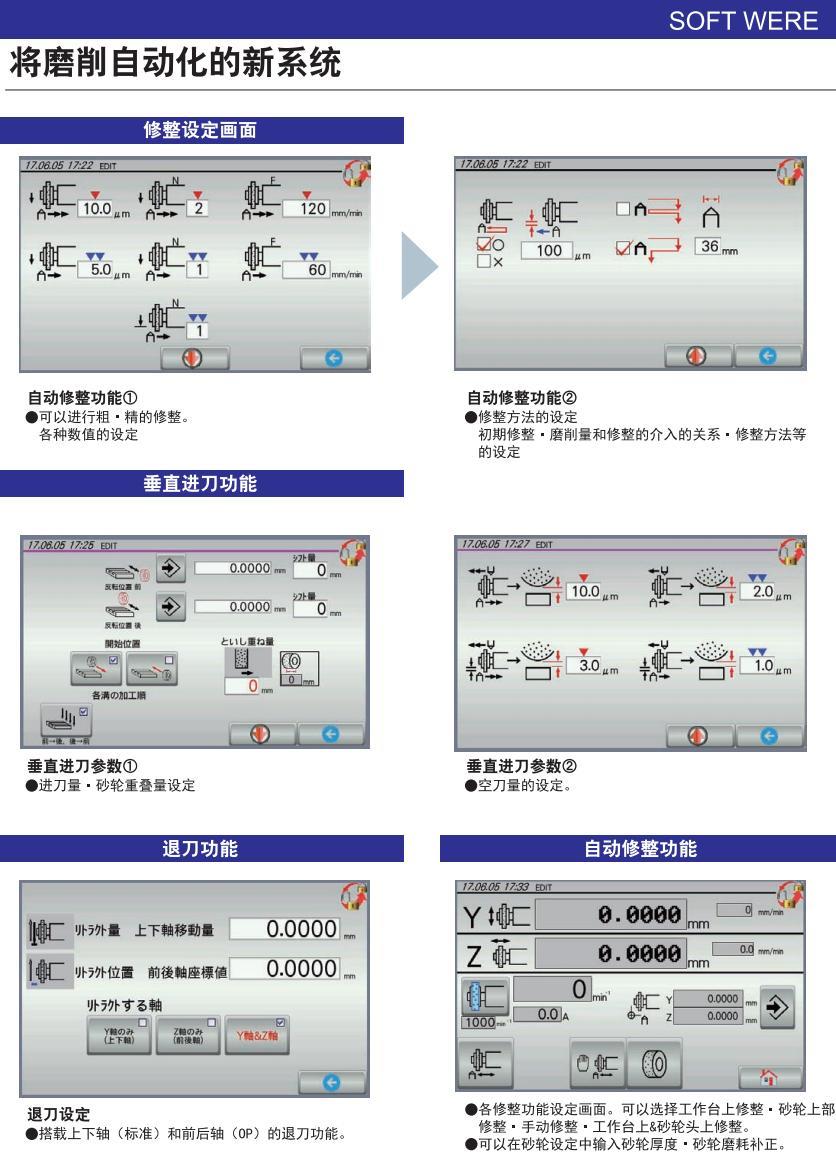

标配自动砂轮修整和垂直进刀功能，实现高效率自动化加工。

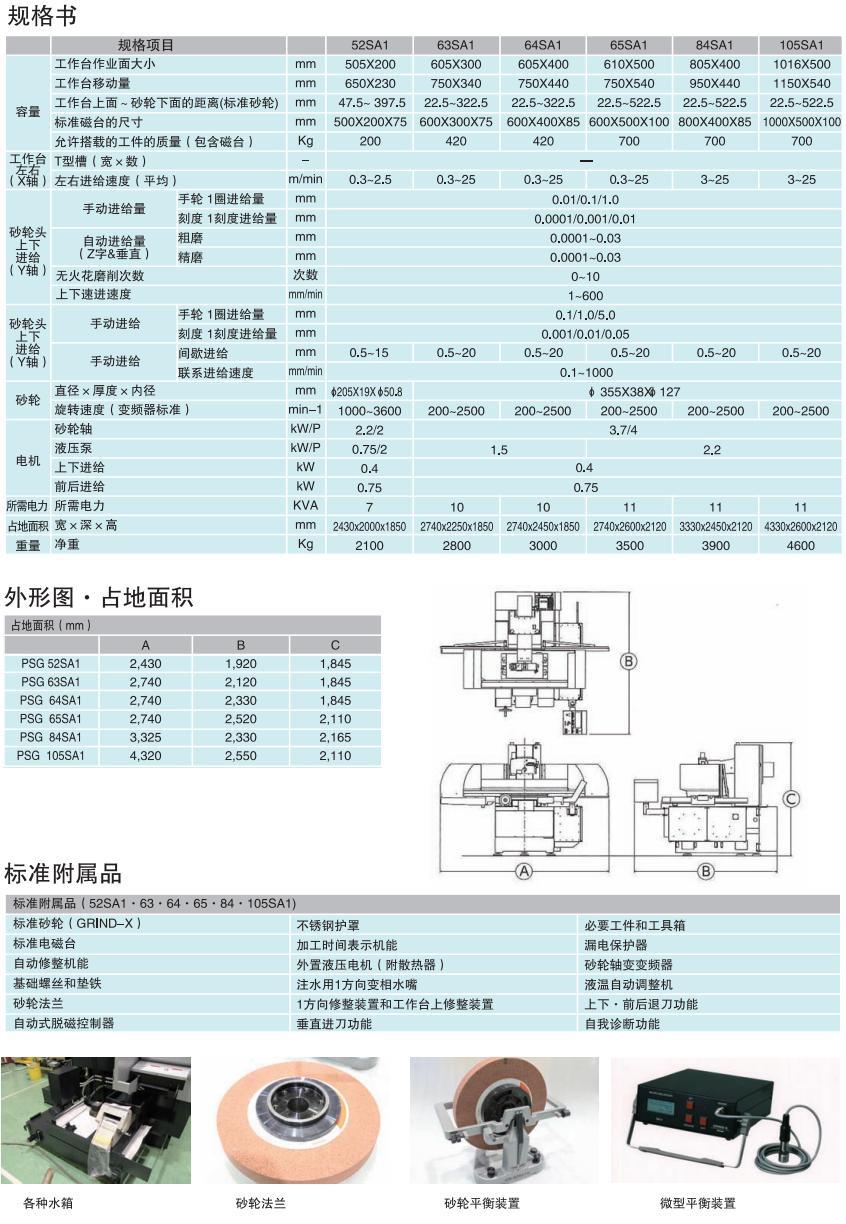

功能 | 规格项目 | 单位 | ACC-52SA1 | ACC-63SA1 | ACC-64SA1 | ||
容量 | 工作台作业面大小 | mm | 505×200 | 605×300 | 605×400 | ||
工作台移动量 | mm | 650×230 | 750×340 | 750×440 | |||
工作台上面到砂轮下面的距离 | mm | 47.5～397.5 | 22.5～322.5 | 22.5～322.5 | |||
标准磁台的尺寸 | mm | 500×200×75 | 600×300×75 | 600×400×85 | |||
允许搭载的工件的质量 （包含磁台） | Kg | 200 | 420 | 420 | |||
工作台左右 (X轴) | T型槽（宽度×槽数） | - | — | ||||
左右进给速度（平均） | m/min | 0.3～25 | 0.3～25 | 0.3～25 | |||
砂轮头上下进给(Y轴) | 手动进给 | 手轮1圈进给量 | mm | 0.01/0.1/1.0 | |||
刻度1刻度进给量 | mm | 0.0001/0.001/0.01 | |||||
自动进给量 (Z字&垂直) | 粗磨 | mm | 0.0001～0.03 | ||||
精磨 | mm | 0.0001～0.03 | |||||
无火花磨削次数 | 次数 | 0～10 | |||||
上下速进速度 | mm/min | 1～600 | |||||
砂轮头上下 进给(Z轴) | 手动进给 | 手轮1圈进给量 | mm | 0.1/1.1/5.0 | |||
刻度1刻度进给量 | mm | 0.001/0.01/0.05 | |||||
自动进给 | 间歇进给 | mm | 0.5～15 | 0.5～20 | 0.5～20 | ||
连续进给速度 | mm/min | 0.1～1000 | |||||
砂轮 | 直径×厚度×内径 | mm | 205×19×50.8 | 355×38×127 | |||
旋转速度（变频器标准） | min-1 | 1000～3600 | 200～2500 | 200～2500 | |||
电机 | 砂轮轴 | KW/P | 2.2/2 | 3.7/4 | |||
液压泵 | KW/P | 0.75/2 | 1.5 | ||||
上下进给 | KW | 0.4 | |||||
前后进给 | KW | 0.75 | |||||
所需电力 | 所需电力 | KVA | 7 | 10 | 10 | ||
占地面积 | 宽×深×高 | mm | 2430×2000×1850 | 2740×2250×1850 | 2740×2450×1850 | ||
重量 | 净重 | Kg | 2100 | 2800 | 3000 | ||
功能 | 规格项目 | 单位 | ACC-65SA1 | ACC-84SA1 | ACC-105SA1 | ||
容量 | 工作台作业面大小 | mm | 610×500 | 805×400 | 1016×500 | ||
工作台移动量 | mm | 750×540 | 950×440 | 1150×540 | |||
工作台上面到砂轮下面的距离 | mm | 22.5～522.5 | 22.5～522.5 | 22.5～522.5 | |||
标准磁台的尺寸 | mm | 600×500×100 | 800×400×85 | 1000×500×100 | |||
允许搭载的工件的质量 （包含磁台） | Kg | 700 | 700 | 700 | |||
工作台左右 (X轴) | T型槽（宽度×槽数） | - | — | ||||
左右进给速度（平均） | m/min | 0.3～25 | 3～25 | 3～25 | |||
砂轮头上下进给(Y轴) | 手动进给 | 手轮1圈进给量 | mm | 0.01/0.1/1.0 | |||
刻度1刻度进给量 | mm | 0.0001/0.001/0.01 | |||||
自动进给量 (Z字&垂直) | 粗磨 | mm | 0.0001～0.03 | ||||
精磨 | mm | 0.0001～0.03 | |||||
无火花磨削次数 | 次数 | 0～10 | |||||
上下速进速度 | mm/min | 1～600 | |||||
砂轮头上下 进给(Z轴) | 手动进给 | 手轮1圈进给量 | mm | 0.1/1.1/5.0 | |||
刻度1刻度进给量 | mm | 0.001/0.01/0.05 | |||||
自动进给 | 间歇进给 | mm | 0.5～20 | 0.5～20 | 0.5～20 | ||
连续进给速度 | mm/min | 0.1～1000 | |||||
砂轮 | 直径×厚度×内径 | mm | 355×38×127 | ||||
旋转速度（变频器标准） | min-1 | 200～2500 | 200～2500 | 200～2500 | |||
电机 | 砂轮轴 | KW/P | 3.7/4 | ||||
液压泵 | KW/P | 2.2 | |||||
上下进给 | KW | 0.4 | |||||
前后进给 | KW | 0.75 | |||||
所需电力 | 所需电力 | KVA | 11 | 11 | 11 | ||
占地面积 | 宽×深×高 | mm | 2740×2600×2120 | 3330×2450×2120 | 4330×2600×2120 | ||
重量 | 净重 | Kg | 3500 | 3900 | 4600 | ||
