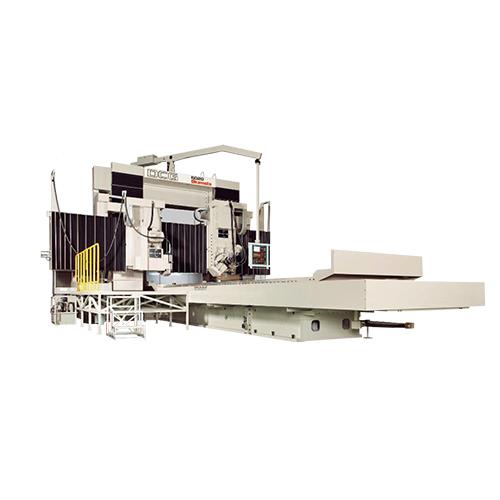

龙门平面磨床DCG-NC系列
龙门平面磨床DCG-NC系列

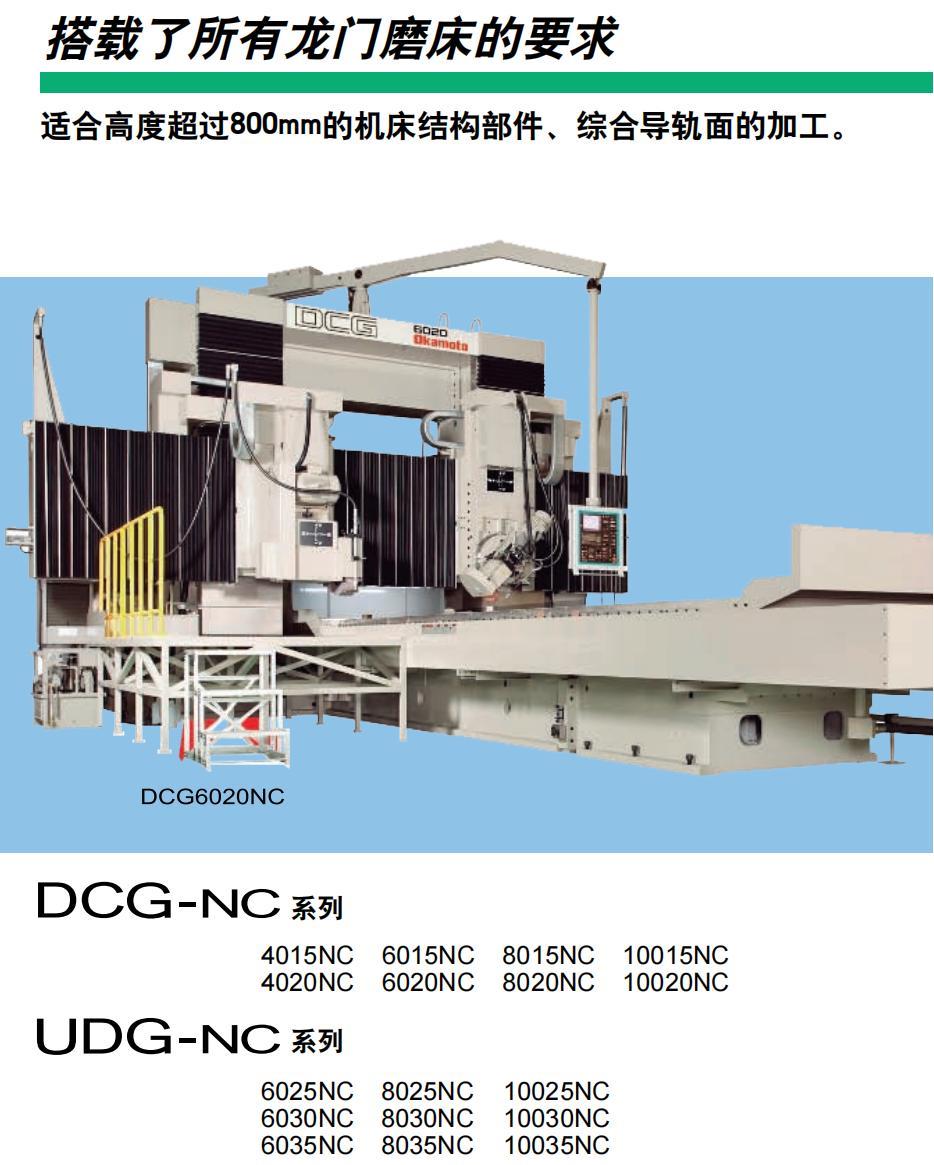

适合高度超过800mm的机床结构部件、综合导轨面的加工。

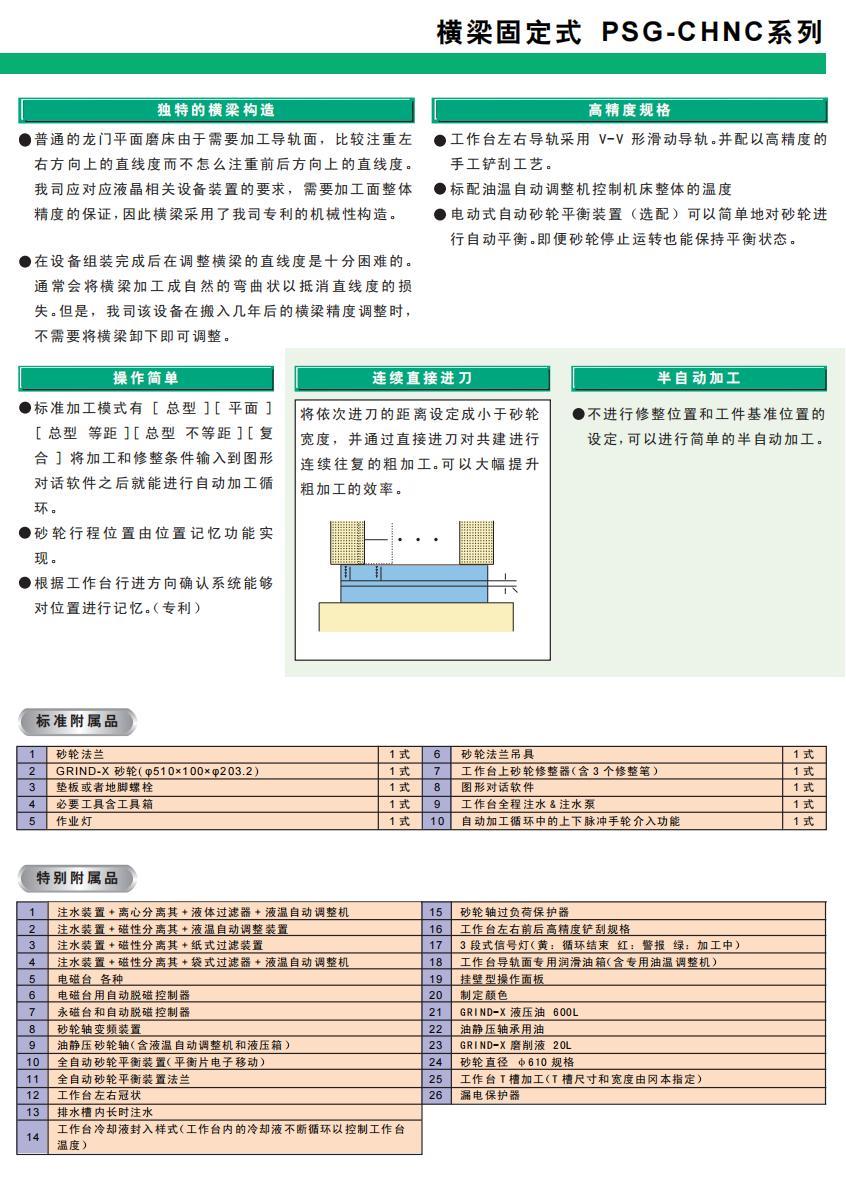

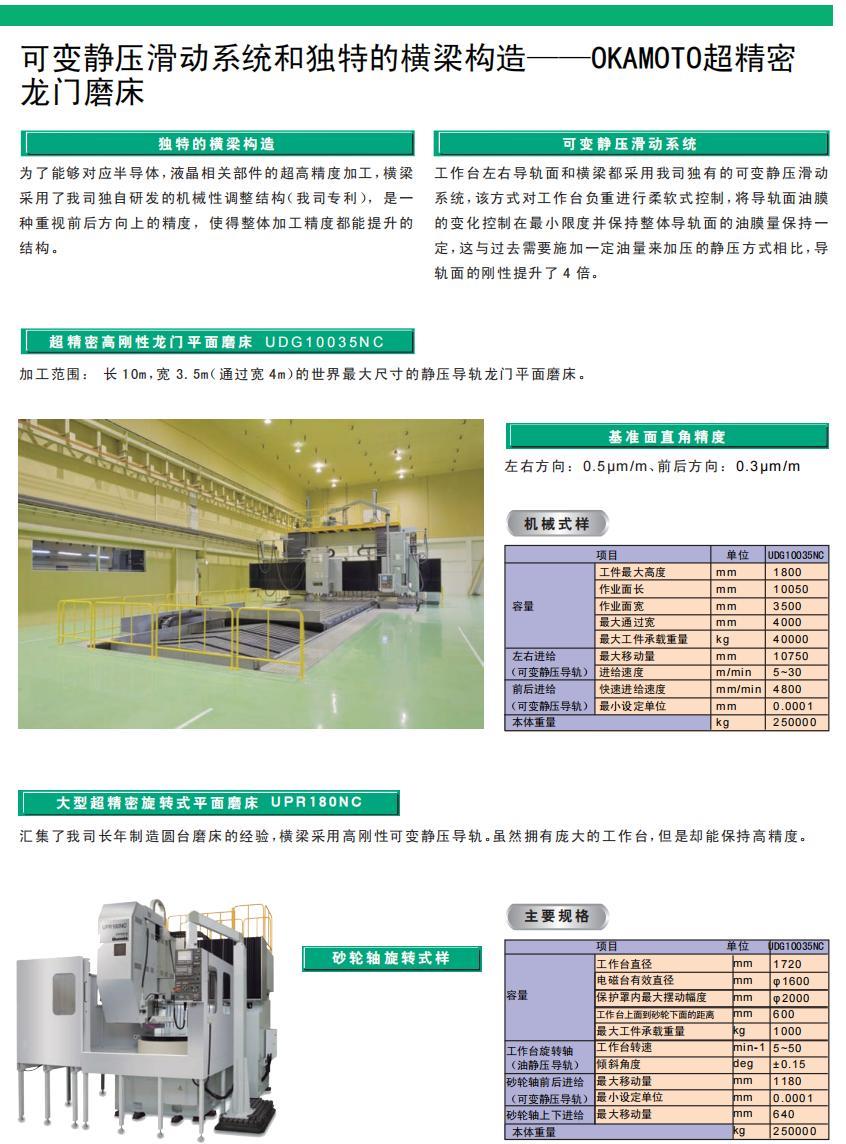

独特的横梁构造：采用能够保持横梁精度的特殊机械枃造，横粱需要调整精度时，并不需要将横梁卸下。
热变形对策：保证高精度加工，配置油自动调整机。

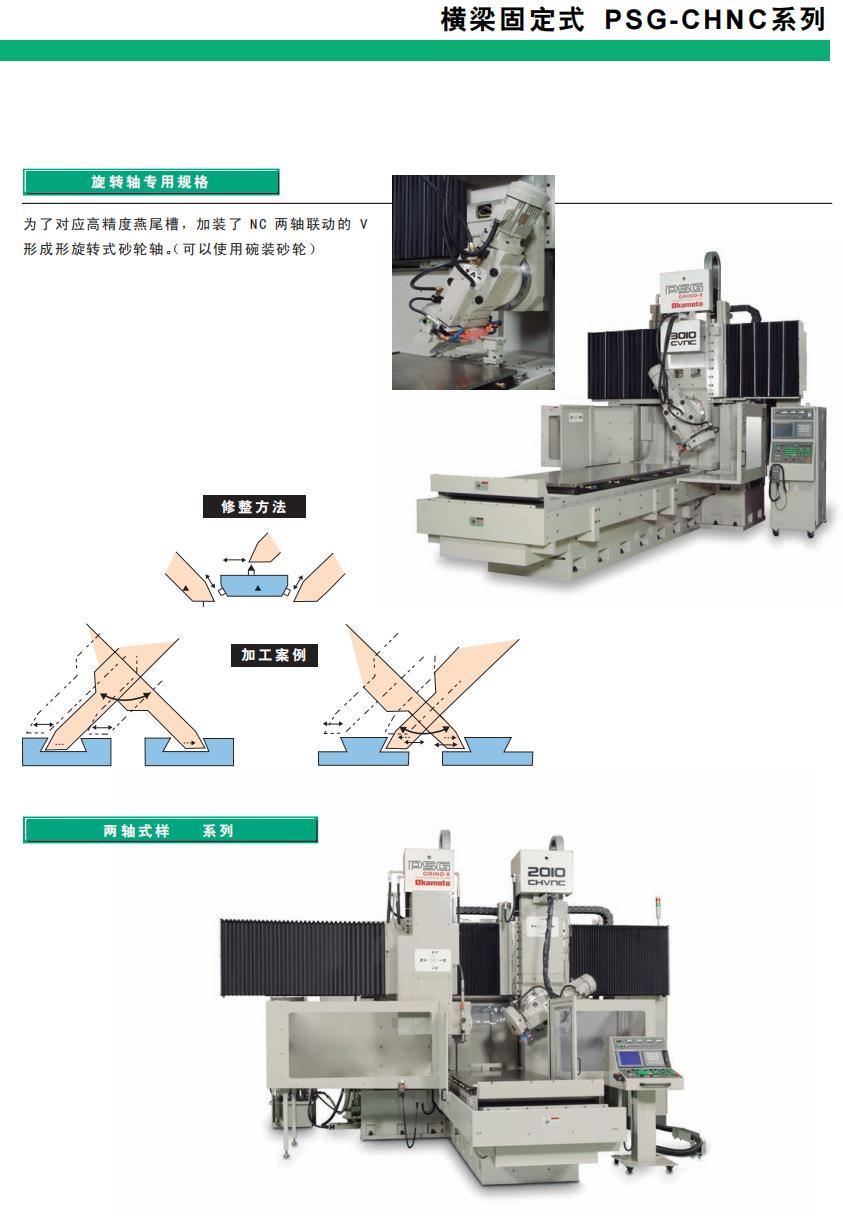

数控旋转轴：使用操作面板上的按键进行旋转角度的设定，缩短了工装时间并且提高了精度。

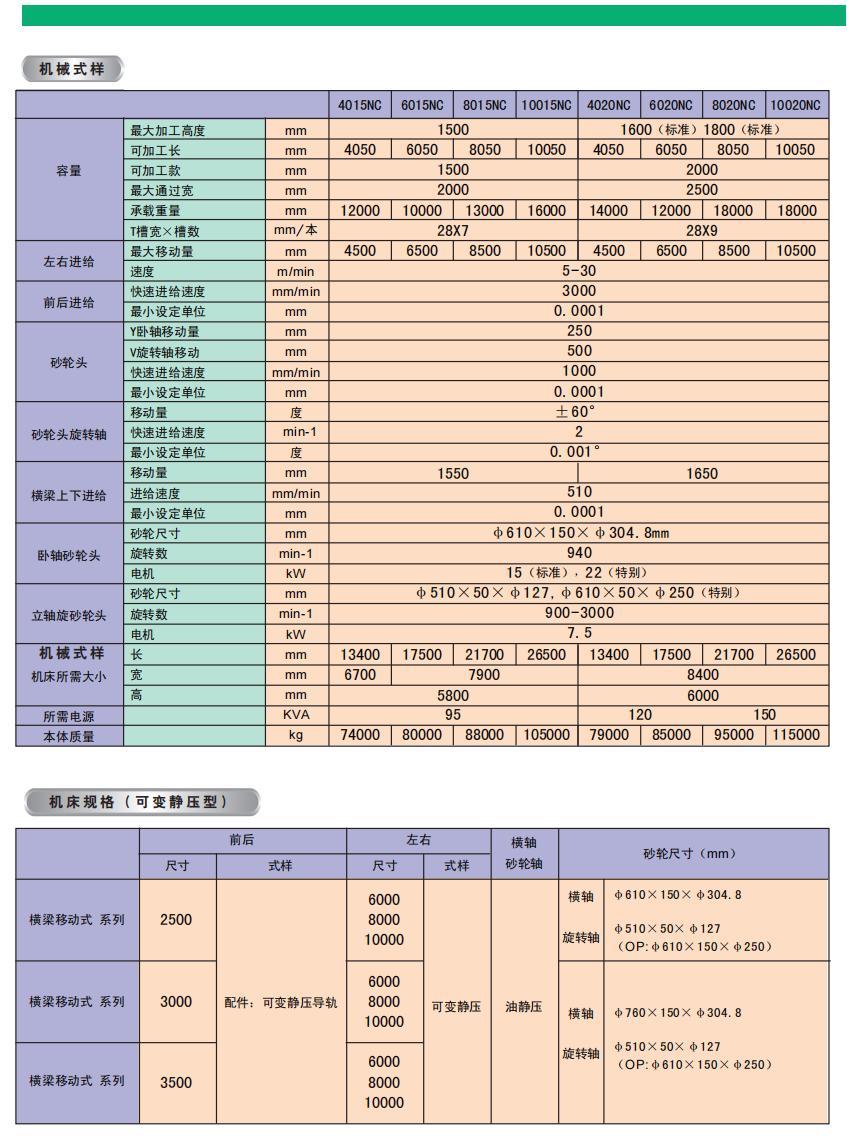

功能 | 规格项目 | 单位 | 4015NC | 6015NC | 8015NC | 10015NC |
容量 | 最大加工高度 | mm | 1500 | |||
可加工长 | mm | 4050 | 6050 | 8050 | 10050 | |
可加工宽 | mm | 1500 | ||||
最大通过宽 | mm | 2000 | ||||
承载重量 | kg | 12000 | 10000 | 13000 | 16000 | |
T槽宽×槽数 | mm/本 | 28×7 | ||||
左右进给 | 最大移动量 | mm | 4500 | 6500 | 8500 | 10500 |
速度 | m/min | 5-30 | ||||
前后进给 | 快速进给速度 | mm/min | 3000 | |||
最小设定单位 | mm | 0.0001 | ||||
砂轮头 | Y卧轴移动量 | mm | 250 | |||
V旋转轴移动 | mm | 500 | ||||
快速进给速度 | mm/min | 1000 | ||||
最小设定单位 | mm | 0.0001 | ||||
砂轮头旋转轴 | 移动量 | mm | ±60° | |||
快速进给速度 | mm/min | 2 | ||||
最小设定单位 | mm | 0.001° | ||||
横梁上下进给 | 移动量 | mm | 1550 | |||
进给速度 | mm/min | 510 | ||||
最小设定单位 | mm | 0.0001 | ||||
卧轴砂轮头 | 砂轮尺寸 | mm | Φ610×150×304.8 | |||
旋转数 | min-1 | 940 | ||||
电机 | kw | 15（标准）；22（特别） | ||||
立轴旋转砂轮头 | 砂轮尺寸 | mm | Φ510×50×127，Φ610×50×250（特别） | |||
旋转数 | min-1 | 900-3000 | ||||
电机 | kw | 7.5 | ||||

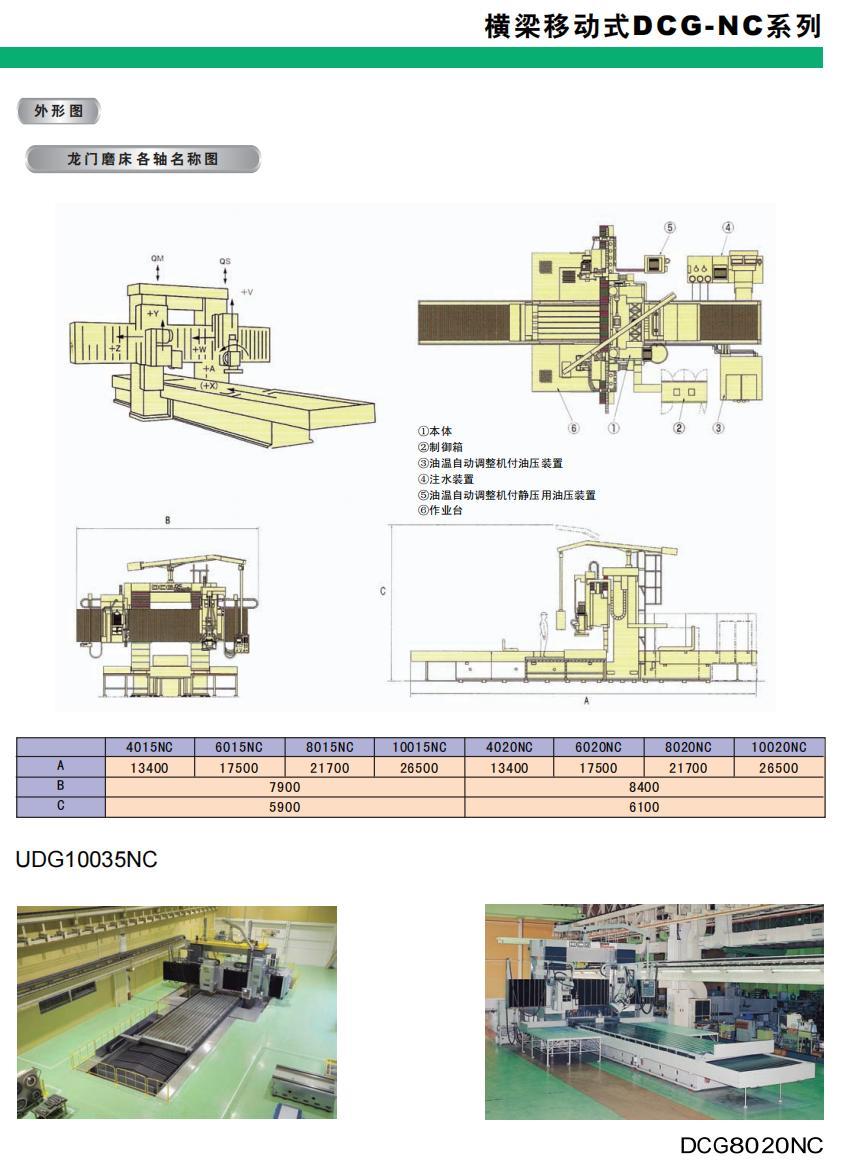

机械式样 机床所需大小 | 长 | mm | 13400 | 17500 | 21700 | 26500 |
宽 | mm | 6700 | 7900 | |||
高 | mm | 5800 | ||||
所需电源 | KVA | 95 | ||||
本体重量 | kg | 74000 | 80000 | 88000 | 10500 | |
功能 | 规格项目 | 单位 | 4020NC | 6020NC | 8020NC | 10020NC |
容量 | 最大加工高度 | mm | 1600(标准) 1800(标准) | |||
可加工长 | mm | 4050 | 6050 | 8050 | 10050 | |
可加工宽 | mm | 2000 | ||||
最大通过宽 | mm | 2500 | ||||
承载重量 | kg | 14000 | 12000 | 18000 | 18000 | |
T槽宽×槽数 | mm/本 | 28×9 | ||||
左右进给 | 最大移动量 | mm | 4500 | 6500 | 8500 | 10500 |
速度 | m/min | 5-30 | ||||
前后进给 | 快速进给速度 | mm/min | 3000 | |||
最小设定单位 | mm | 0.0001 | ||||
砂轮头 | Y卧轴移动量 | mm | 250 | |||
V旋转轴移动 | mm | 500 | ||||
快速进给速度 | mm/min | 1000 | ||||
最小设定单位 | mm | 0.0001 | ||||
砂轮头旋转轴 | 移动量 | mm | ±60° | |||
快速进给速度 | mm/min | 2 | ||||
最小设定单位 | mm | 0.001° | ||||
横梁上下进给 | 移动量 | mm | 1650 | |||
进给速度 | mm/min | 510 | ||||
最小设定单位 | mm | 0.0001 | ||||
卧轴砂轮头 | 砂轮尺寸 | mm | Φ610×150×304.8 | |||
旋转数 | min-1 | 940 | ||||
电机 | kw | 15（标准）；22（特别） | ||||
立轴旋转砂轮头 | 砂轮尺寸 | mm | Φ510×50×127，Φ610×50×250（特别） | |||
旋转数 | min-1 | 900-3000 | ||||
电机 | kw | 7.5 | ||||
机械式样 机床所需大小 | 长 | mm | 13400 | 17500 | 21700 | 26500 |
宽 | mm | 8400 | ||||
高 | mm | 6000 | ||||
所需电源 | KVA | 120 | 150 | |||
本体重量 | kg | 79000 | 85000 | 95000 | 115000 | |
