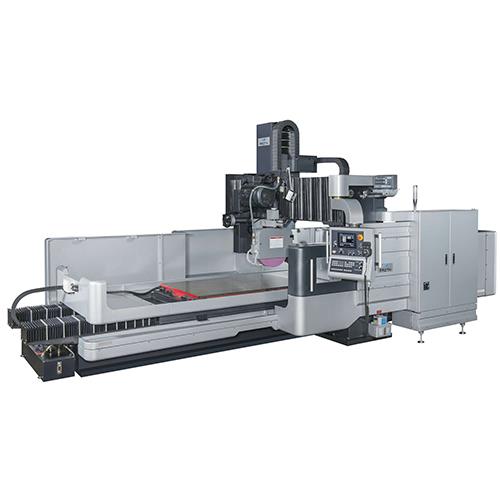

龙门式平面磨床系列
左右滑道 | 前后滑道 | 左右进给 | 前后进给 | 上下进给 | 上下自动进给 |
双V滑道 | 方形+鸽尾 | 油压驱动 | 自动操作 | 快速进给 | AD1自动进刀 |
·工作台面动态水平度前后方向 0.02mm/m。
·工作台面动态水平度左右方向 0.02mm/m。
·工作台左右滑道完全由人工铲花完成，以获致完美之接独面，并确保最高精度。
·工作台左右滑道长度远长于台面之长度(一般均为等长)而与工作台长度相等，如此工作台於高速运动中不会发生扭曲变形而失去精度。

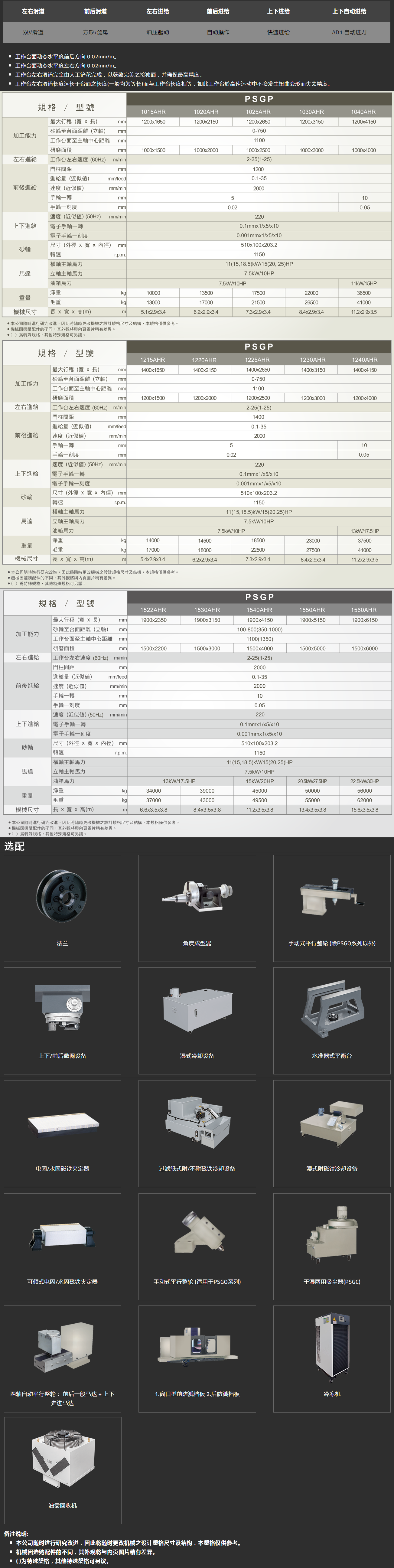

规格/型号 | PSGP | |||||||
1015AHR | 1020AHR | 1025AHR | 1030AHR | 1040AHR | ||||
加工能力 | 最大行程(宽x长) | mm | 1200x1650 | 1200x2150 | 1200x2650 | 1200x3150 | 1200x4150 | |
砂轮至台面距离(立轴) | mm | 0-750 | ||||||
工作台面至主轴中心距离 | mm | approx.1100 | ||||||
工作台面至砂轮之最大高度 | mm | 845 | ||||||
研磨面积 | mm | 1000x1500 | 1000x2000 | 1000x2500 | 1000x3000 | 1000x4000 | ||
左右进给 | 工作台左右速度 (60Hz) | m/min | 2-25(1-25) | |||||
前后进给 | 门柱间距 | mm | 1200 | |||||
进给量(近似值) | mm/feed | 0.1-35 | ||||||
速度(近似值) | mm/ min | 2000 | ||||||
手轮一转 | mm | 5 | 10 | |||||
手轮一刻度 | mm | 0.02 | 0.05 | |||||
上下进给 | 速度(近似值)(50Hz) | mm/min | 220 | |||||
电子手轮（MPG）一转 | 0.1mmx1/x5/x10 | |||||||
电子手轮（MPG）一刻度 | 0.001mmx1/x5/x10 | |||||||
砂轮 | 尺寸(外径x宽x内径) | mm | 510x100x203.2 | |||||
转速(50/60Hz) | r.p.m | 1150 | ||||||
马达 | 横轴主轴马力 | 11(15,18.5)kW/15(20,25)HP | ||||||
立轴主轴马力 | 7.5kW/10HP | |||||||
油箱马力 | 7.5kW/10HP | 11kW/15HP | ||||||
重量 | 净重 | kg | 10000 | 13500 | 17500 | 22000 | 36500 | |
毛重 | kg | 13000 | 17000 | 21500 | 26500 | 41000 | ||
机械尺寸 | 长x宽x高(m) | m | 5.1x2.9x3.4 | 6.2x2.9x3.4 | 7.3x2.9x3.4 | 8.4x2.9x3.4 | 11.2x2.9x3.5 | |
规格/型号 | PSGP | ||||||
1215AHR | 1220AHR | 1225AHR | 1230AHR | 1240AHR | |||
加工能力 | 最大行程(宽x长) | mm | 1400x1650 | 1400x2150 | 1400x2650 | 1400x3150 | 1400x4150 |
砂轮至台面距离(立轴) | mm | 0-750 | |||||
工作台面至主轴中心距离 | mm | approx.1100 | |||||
工作台面至砂轮之最大高度 | mm | 845 | |||||
研磨面积 | mm | 1200x1500 | 1200x2000 | 1200x2500 | 1200x3000 | 1200x4000 | |
左右进给 | 工作台左右速度 (60Hz) | m/min | 2-25(1-25) | ||||
前后进给 | 门柱间距 | mm | 1400 | ||||
进给量(近似值) | mm/feed | 0.1-35 | |||||
速度(近似值) | mm/ min | 2000 | |||||
手轮一转 | mm | 5 | 10 | ||||
手轮一刻度 | mm | 0.02 | 0.05 | ||||
上下进给 | 速度(近似值)(50Hz) | mm/min | 220 | ||||
电子手轮（MPG）一转 | 0.1mmx1/x5/x10 | ||||||
电子手轮（MPG）一刻度 | 0.001mmx1/x5/x10 | ||||||
砂轮 | 尺寸(外径x宽x内径) | mm | 510x100x203.2 | ||||
转速(50/60Hz) | r.p.m | 1150 | |||||
马达 | 横轴主轴马力 | 11(15,18.5)kW/15(20,25)HP | |||||
立轴主轴马力 | 7.5kW/10HP | ||||||
油箱马力 | 7.5kW/10HP | ||||||
重量 | 净重 | kg | 14000 | 14500 | 18500 | 23000 | 37500 |
毛重 | kg | 17000 | 18000 | 22500 | 27500 | 41000 | |
机械尺寸 | 长x宽x高(m) | m | 5.4x2.9x3.4 | 6.2x2.9x3.4 | 7.3x2.9x3.4 | 8.4x2.9x3.4 | 11.2x2.9x3.5 |
规格/型号 | PSGP | ||||||
1522AHR | 1530AHR | 1540AHR | 1550AHR | 1560AHR | |||
加工能力 | 最大行程(宽x长) | mm | 1900x2350 | 1900x3150 | 1900x4150 | 1900x5150 | 1900x6150 |
砂轮至台面距离(立轴) | mm | 100-800(350-1000) | |||||
工作台面至主轴中心距离 | mm | approx.1100(1350) | |||||
工作台面至砂轮之最大高度 | mm | 850 | |||||
研磨面积 | mm | 1500x2200 | 1500x3000 | 1500x4000 | 1500x5000 | 1500x6000 | |
左右进给 | 工作台左右速度 (60Hz) | m/min | 2-25(1-25) | ||||
前后进给 | 门柱间距 | mm | 1200 | ||||
进给量(近似值) | mm/feed | 0.1-35 | |||||
速度(近似值) | mm/ min | 2000 | |||||
手轮一转 | mm | 10 | |||||
手轮一刻度 | mm | 0.05 | |||||
上下进给 | 速度(近似值)(50Hz) | mm/min | 220 | ||||
电子手轮（MPG）一转 | 0.1mmx1/x5/x10 | ||||||
电子手轮（MPG）一刻度 | 0.001mmx1/x5/x10 | ||||||
砂轮 | 尺寸(外径x宽x内径) | mm | 510x100x203.2 | ||||
转速(50/60Hz) | r.p.m | 1150 | |||||
马达 | 横轴主轴马力 | 11(15,18.5)kW/15(20,25)HP | |||||
立轴主轴马力 | 7.5kW/10HP | ||||||
油箱马力 | 13kW/17.5HP | 15kW/ 20HP | 20.5kW/ 27.5HP | 22.5kW/ 30HP | |||
重量 | 净重 | kg | 10000 | 13500 | 17500 | 22000 | 36500 |
毛重 | kg | 13000 | 17000 | 21500 | 26500 | 41000 | |
机械尺寸 | 长x宽x高(m) | m | 5.1x2.9x3.4 | 6.2x2.9x3.4 | 7.3x2.9x3.4 | 8.4x2.9x3.4 | 11.2x2.9x3.5 |
备注说明：
·本公司随时进行研究改进，因此将随时更改机械之设计规格尺寸及结构，本规格仅供参考。
·机械因选购配件的不同，其外观将与内页图片稍有差异。
·（）为特殊规格，其他特殊规格可另议。
·展图含选择配件。
选配：
法兰 |
角度成型器 |
手动式平行整轮（除PSGO以外） |
 上下/前后微调设备 |
湿式冷却设备 |
水准式平衡台 |
电固/永固磁铁夹定器 |
过滤纸式附/不附磁铁冷却设备 |
湿式附磁铁冷却设备 |
手动式平行整轮(PSGO) |
干湿两用吸尘器(PSGS) |
A两轴自动平行整轮：前后一般马达+上下走进马达 |
1. 窗口型前防溅挡板 (PSGS) 2. 后防溅挡板 (PSGS) |
冷冻机 |
油雾回收机 |
