龙门磨床结构设计与重载刚性分析

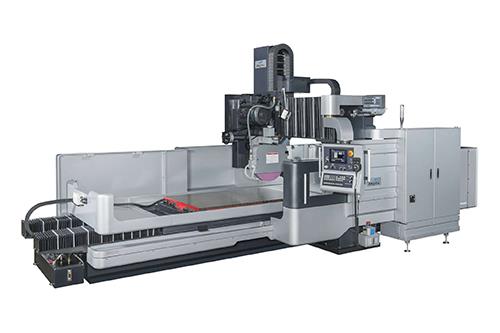

龙门磨床作为大型精密平面加工的核心装备，其结构设计以“龙门”式框架为显著特征，专为重型、大型工件的平面、端面及阶梯面磨削而开发。与普通平面磨床不同，龙门磨床的工作台与横梁采用分离式布局，工作台沿床身导轨作往复纵向运动（X轴），而磨头则沿横梁导轨作横向运动（Y轴），并通过滑枕实现垂直进给（Z轴）。这种结构布局将运动部件质量分散配置，使工作台能够稳定承载数十吨乃至上百吨的工件，同时确保磨削系统在横梁上独立运动，有效隔绝了工作台运动产生的振动干扰，为高精度大平面磨削奠定了物理基础。

机床基础大件采用高强度孕育铸铁或焊接钢件，经过严格的时效处理与振动时效工序，以彻底消除内应力和焊接热影响。床身是承载所有部件的基础，设计为整体式双壁结构，沿长度方向布置有多道横向隔板，显著提升了抗弯刚度。横梁作为连接左右立柱的“桥梁”，采用固定式或可升降式结构。固定式横梁通过大截面箱形设计和密集的筋板布局，获得了极高的静动态刚性；升降式横梁则通过双伺服电机驱动蜗轮蜗杆机构同步升降，以适应不同高度工件的加工需求。横梁导轨面通常采用双V形或平-V组合形导轨，配置高承载滚滑复合导轨副，既利用了滚滑复合导轨中滚动体降低摩擦系数的优势，使磨头横向移动灵敏无爬行，又保留了滑动导轨的高阻尼特性，有效抑制了磨削时的自激振动。

磨头系统是龙门磨床的核心执行单元，其结构设计直接关系到磨削精度与效率。磨头主轴采用高精度动静压轴承或静压气体轴承支撑，回转精度可达0.001mm级。主轴驱动采用内装式变频电机直驱技术，取消了齿轮箱和皮带传动，实现了无级调速和恒线速控制，保证了从粗磨到精磨全转速范围内的扭矩输出稳定性。磨头整体安装在滑枕前端，滑枕截面设计为方形或矩形，与横梁导轨配合面经过精密刮研，接触斑点均匀密布，确保滑枕在上下进给时具有足够的悬伸刚度。针对大型工件的重负荷磨削需求，龙门磨床可配置双磨头结构，即一个立式磨头加工主平面，一个卧式磨头加工侧面，在一次装夹中完成复合加工。尾座与支撑系统同样体现重载设计理念，工作台面采用高强度铸铁或花岗岩材质，表面镶嵌耐磨导轨板，台面T型槽布局合理，方便工件装夹与定位。整机结构通过有限元分析进行模态优化，使各阶固有频率有效避开磨削激振频率区间，避免了共振导致的波纹度缺陷。这种高刚性、高抗振性的龙门式结构设计，为大型精密零件（如机床床身、大型模具底板、风电轴承座等）实现平面度0.01mm/m以内、表面粗糙度Ra0.4μm以下的精密磨削提供了坚实现场基础。
