数控磨床在线测量与磨削闭环反馈滞后难题解析

一、全闭环控制的“阿喀琉斯之踵”

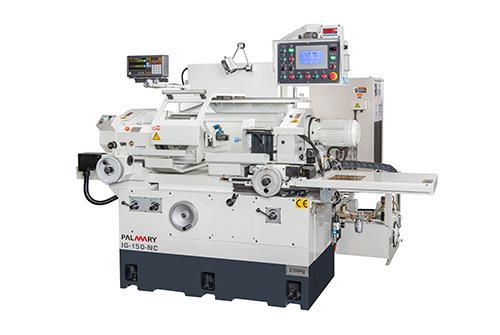

数控磨床相较于传统手动或继电器逻辑磨床，其最大的技术优势在于能够实现加工-测量-补偿的全闭环自动化循环。这一循环理论上应确保每一件工件都在上一件数据的指导下“越磨越准”，最终实现零人工干预的批量精密制造。然而，在实际工厂实践中，众多数控磨床的在线闭环功能远未发挥预期效果，核心痛点集中于一个关键字——滞后。

这里的“滞后”是广义的，不仅指测量信号从传感器传输至控制器的时间延迟，更包括测量策略不当导致的“信息有效性滞后”、补偿算法保守引起的“动作执行滞后”、以及砂轮与工件状态变化带来的“工艺响应滞后”。以汽车变速箱齿轮的内孔磨削为例，数控磨床在精磨完成后采用气动测头测量内径，测值反馈后系统计算补偿量并应用于下一个工件。但若测量时工件温度高达50℃（热膨胀使内径虚增0.015mm），待冷却至室温后实际尺寸已超差，但闭环系统却“错误地”认为工件偏大而减少后续进给，导致整批工件偏小报废。这一典型场景揭示了一个残酷事实：数控磨床的闭环精度并不取决于测量元件的分辨率，而取决于整个反馈链的时间一致性、空间一致性和物理一致性。

当加工节拍缩短至30秒以内时，测量、计算、补偿动作必须在数秒内完成，任何环节的延迟都会使补偿值错过最佳施加窗口。更严重的是，对于尺寸公差带仅±0.003mm的精密轴承套圈，闭环系统若不能将滞后误差控制在0.001mm以内，那么闭环反而不如稳定的开环精磨。因此，如何系统性破解数控磨床在线闭环反馈的滞后效应，是将数控磨床从“高级自动化”推向“高精度自动化”必须跨越的门槛。

二、滞后源的三维解剖：时间、温度与拓扑

为系统化解决问题，我们将数控磨床闭环反馈中的滞后效应分解为三个物理维度：

时间维度滞后。从测头触点接触工件并触发信号，经信号调理、模数转换、PLC扫描、NC变量更新，直至伺服驱动器响应新补偿指令，整个链路耗时通常在50~200ms之间。粗看起来这一延迟微不足道，但在高速磨削（砂轮线速度80m/s）中，200ms内砂轮已磨去约2~3μm余量。若补偿量计算时未考虑这期间的材料去除，则补偿值永远“追不上”实际加工进度。此外，许多系统采用“工件抽检—补偿”模式——即每加工3~5件才测量一次，这种“间歇性闭环”本质上是大滞后环节，当砂轮磨损出现突变时，中间未检的工件必然超差。

温度维度滞后。磨削热是闭环反馈最大的“欺骗者”。磨削区瞬时高温可使工件外径或内孔在测量时膨胀数微米至十余微米。若测量在磨削后立即（0.5秒内）进行，测得的“热尺寸”与室温“冷尺寸”之间存在固定偏差，该偏差随磨削余量、冷却液流量、环境温度动态变化，无法通过固定修正消除。更复杂的是，工件从磨削区到测量位需移动工作台或驱动机械手，这期间工件持续冷却，尺寸随时间变化（通常冷却曲线呈指数衰减），若测量触发时机不一致，同一件工件的测量重复性可达±0.005mm——这已吃掉整个公差带。

拓扑维度滞后。许多数控磨床的在线测量采用单截面或双截面测点（如测直径时仅测一个角度方向的弦长），以此代表整件工件的尺寸。然而，当工件存在圆度误差、锥度或弯曲时，单点测量无法反映全局尺寸，导致补偿量仅适用于测量点所在方位，其他方位的尺寸反而恶化。这种“以点代面”的拓扑滞后，在薄壁件或长轴件上尤为致命。

三者的叠加往往使闭环系统表现出“震荡发散”现象——即工件尺寸在公差带上下限之间大幅往复摆动，而非稳定收敛到中心值，操作者最终只能无奈关闭自动补偿，回归手动抽检。

三、现有修正策略的“补丁式”局限

为缓解滞后影响，工程界通常采取以下措施：设定测量延时（磨削完成后停留几秒再测量，等待热稳定）、固定温度补偿系数（每1℃偏差修正0.012mm/m）、以及限定单次最大补偿量（防止过补）。这些“补丁”虽简单易行，但存在根本性短板。

测量延时直接拉长加工节拍，对于大批量生产而言，每件多停留3~5秒，日产量将下降10%~20%，经济效益难以接受。且延时固定值无法覆盖不同厚度和材料的工件热扩散速率的差异。

固定温度补偿系数忽略了磨削热随砂轮磨损和工件硬度波动的时变性。实测表明，同一型号工件在砂轮寿命初期和末期的磨削温升可相差8~12℃，固定系数在初期有效，末期则严重过补。

限制单次补偿量虽能防止闭环发散，但同时也限制了收敛速度。当砂轮因修整后直径突变或更换新批次导致初始偏差较大时，限幅机制需要数十件才能慢慢逼近合格尺寸，产生大量过渡废品。

问题的症结在于：传统策略将滞后期视为“固定参数”处理，而实际上滞后效应是随工况变化的状态变量，必须采用“状态感知型”动态补偿策略。

四、动态自适应闭环补偿体系：从“滞后被动”到“超前预测”

当前国际一线数控磨床品牌已推出新一代动态自适应闭环补偿系统，其设计哲学是“既然滞后不可避免，那就预测滞后期间的变量变化”。核心技术包括：

（1）热态尺寸实时预测模型。在磨削区和测量区分别布置高响应热电偶或红外测温仪，采集工件表面温度变化曲线。结合工件材料的热膨胀系数、比热容和散热条件，建立“温度-尺寸”在线预测器。当工件在磨削后准备测量时，预测器输入当前温度下降速率，外推出工件在室温（标准20℃）下的真实尺寸，以此替代传感器直接读入的“热尺寸”作为反馈值。实验证明，该模型可将热测量误差从±0.010mm压缩至±0.002mm，且无需增加延时等待。

（2）变周期自适应采样策略。系统不再死板地固定每N件测量一次，而是通过砂轮磨损率观测器实时判断磨损趋势——当磨损平缓时自动延长采样间隔以提高效率；当检测到磨削力突变或声发射信号异常（预示砂轮崩刃或工件硬质点冲击）时，立即触发紧急测量，大幅缩短反馈周期，实现对突发扰动快速响应。

（3）多维轮廓综合补偿。采用多轴扫描测头，在测量时沿工件圆周和轴向采集多截面数据，实时计算圆度、圆柱度和锥度，分别反馈至对应的补偿通道（X轴补偿径向尺寸、U轴补偿锥度、伺服刀塔偏摆补偿直线度）。这种“矢量补偿”避免了单点补偿对全局精度的副作用。

（4）卡尔曼滤波平滑收敛。将每次测量值输入卡尔曼滤波器，结合过程噪声和测量噪声的统计特性，输出最优估计的当前偏差值，再计算补偿量。滤波器天然具备“软限幅”功能，能有效过滤测量噪声和热扰动尖峰，使补偿收敛曲线平滑、稳定且无超调。

某数控内圆磨床应用该系统后，加工轴承内圈（公差±0.004mm），闭环收敛时间从原先需15件缩短至4件，稳定后CPK值达1.83，且未出现一次补偿震荡报警，彻底释放了数控磨床全自动闭环保质生产的潜力。

五、感知融合与5G低时延赋能展望

该系统的工程落地仍需解决传感器的鲁棒性难题——测头在冷却液和粉尘环境下信号衰减严重。当前趋势是将接触式测头+声发射传感器+功率监测进行多源信息融合，当任一传感器受干扰时，系统自动切换至其他信号源进行“冗余估算”，确保反馈不中断。

展望未来，随着5G工业专网和TSN（时间敏感网络）技术的普及，数控磨床的测量信号传输时延将从毫秒级降至微秒级，且确定性抖动小于1μs，彻底消除通信链路滞后。同时，AI将在闭环中扮演“超前指挥官”角色——通过分析大量历史加工数据，AI能够在当前工件磨削完成之前就预测出下一件尺寸偏差，并提前下发补偿指令，将“反馈控制”升级为“预测控制”，使数控磨床的闭环反馈从“追赶误差”迈向“消除误差于未然”的理想境界。
