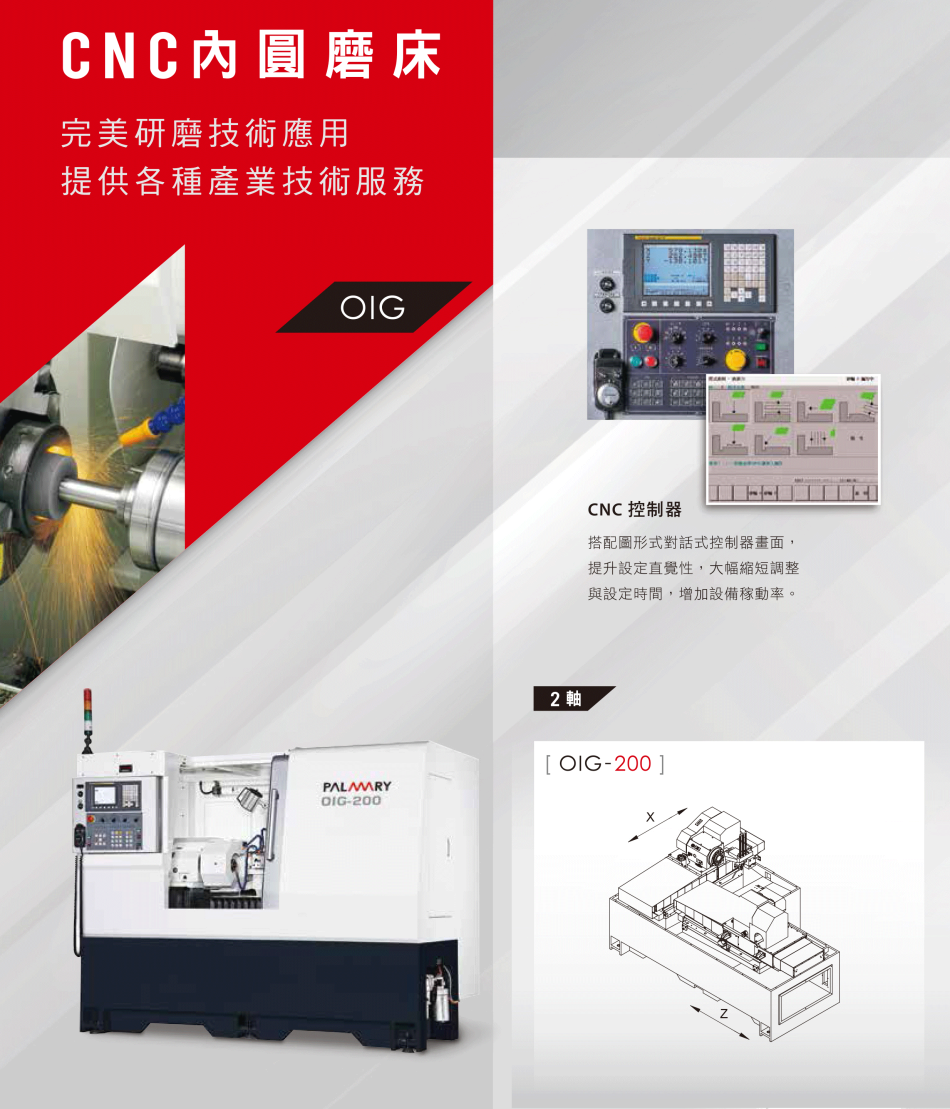

内圆磨床系列

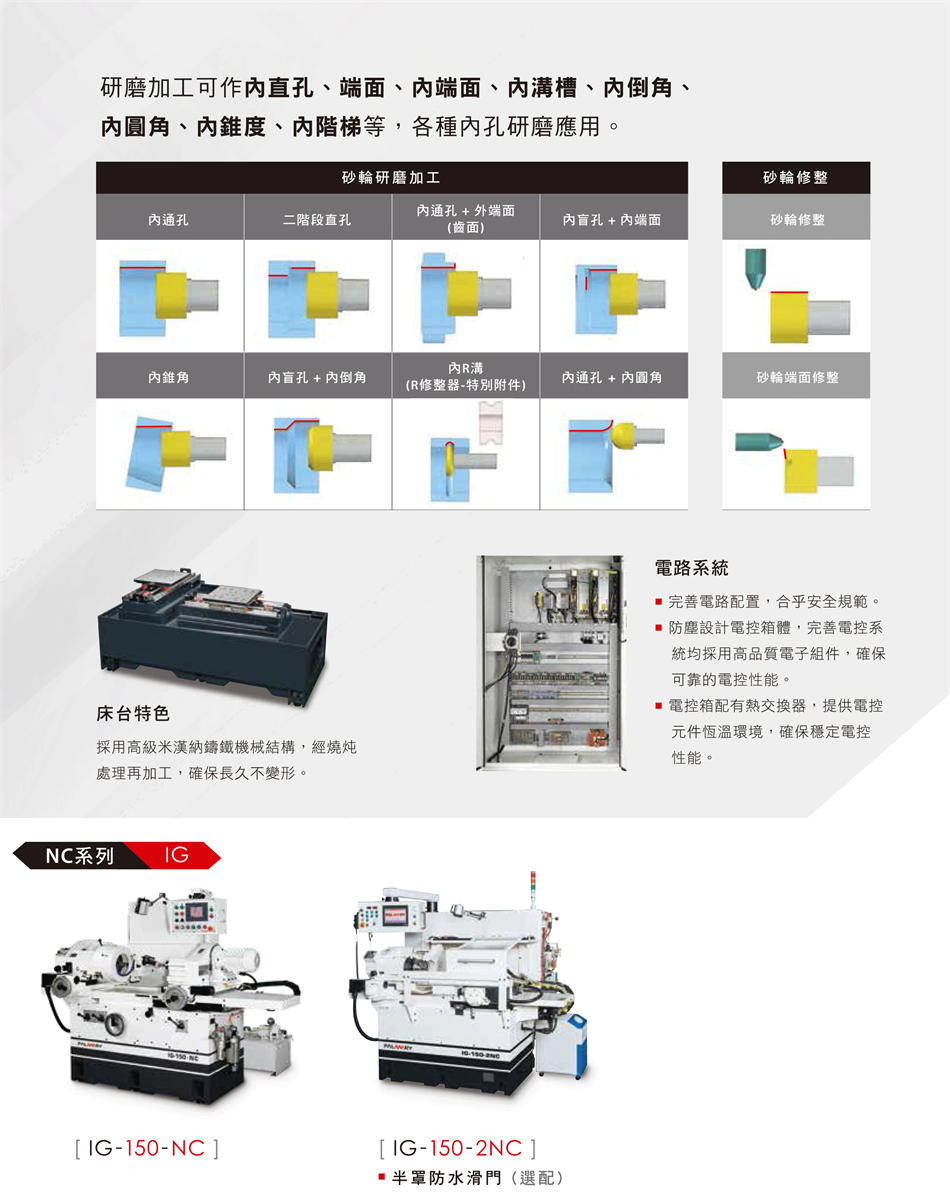

研磨应用
OIG-200标配一支内研砂轮主轴，OIG-200D标配二支内研砂轮主轴，OIG-200DE标配一支内研砂轮主轴与一支外研砂轮主轴，可应用于各式需求，适合内孔、端面与外径一次设定研磨。
自动化操作
若须大量生产时，可另外选配自动送收料等自动化生产设备。

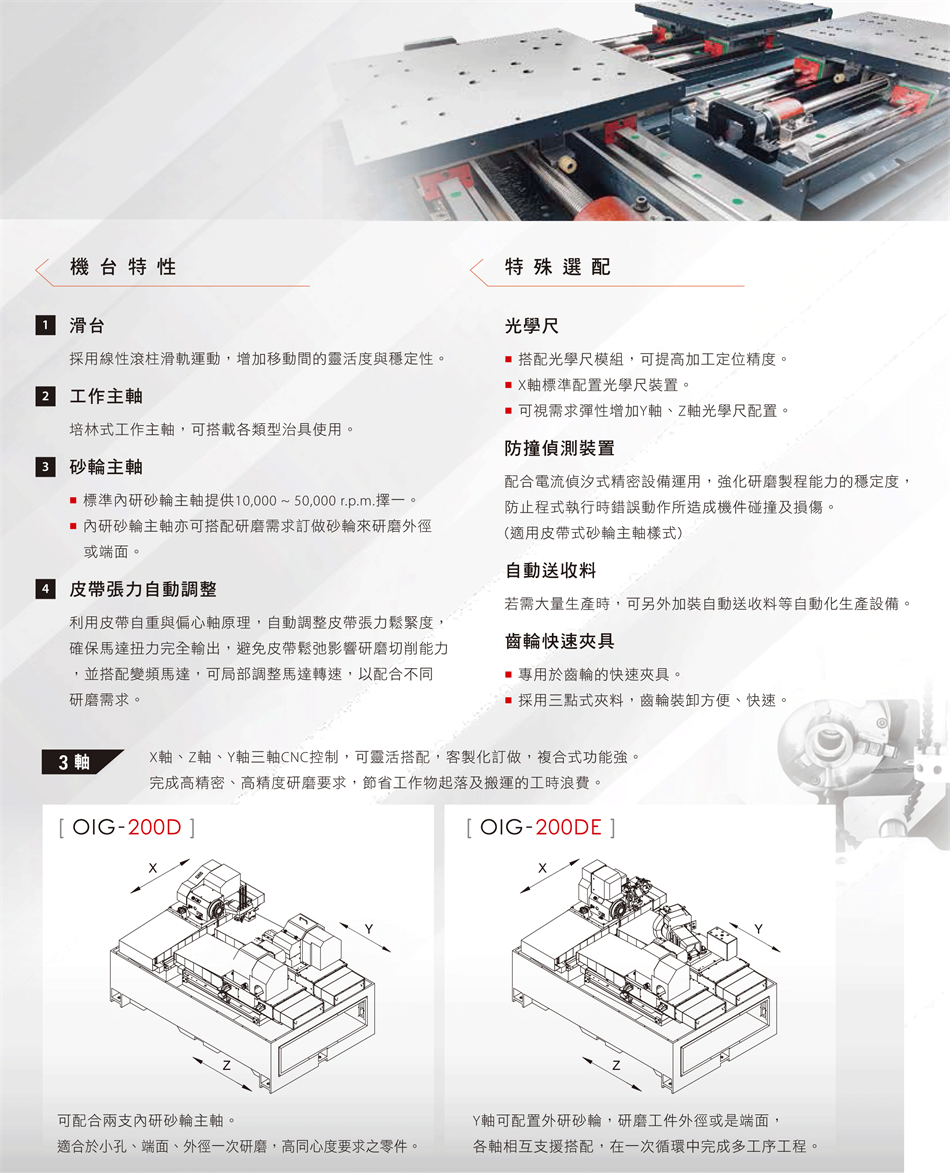

滑台
滑台采用线性滚柱滑轨确保顺畅且稳定运动。
加工定位精度
进刀轴搭配光学尺模组，提高加工定位精度。

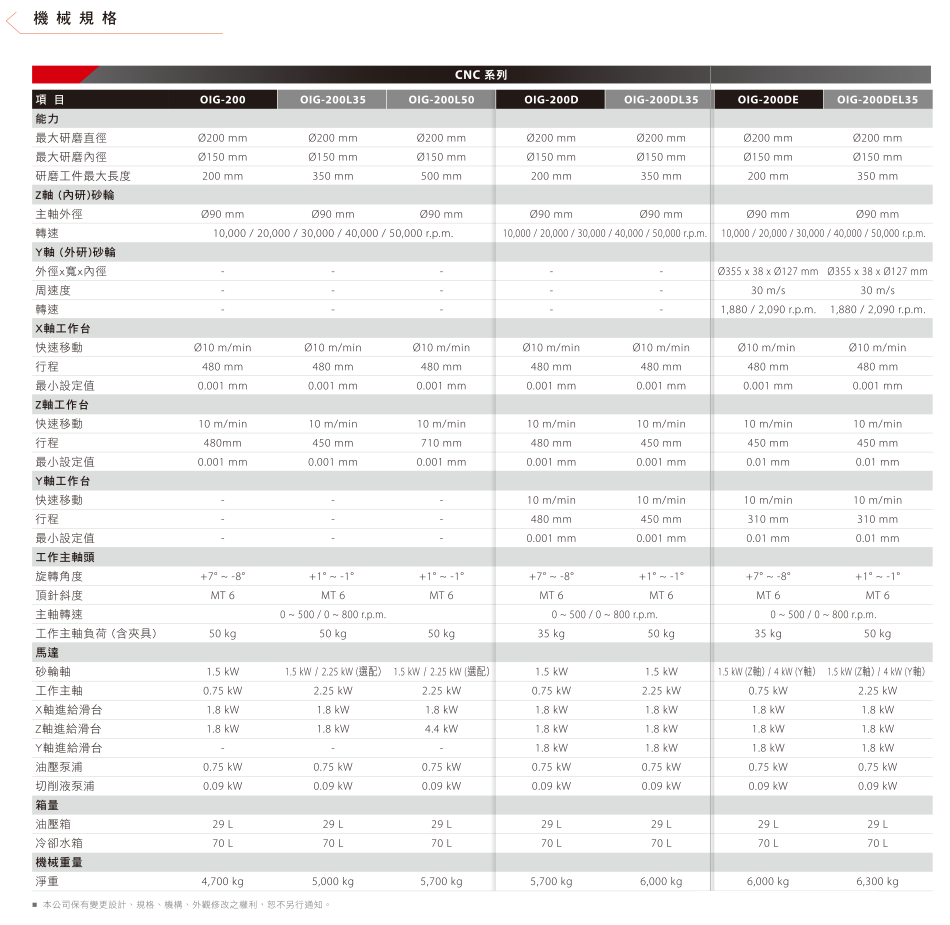

机种 | OIG-200 | OIG-200L35 | OIG-200L50 |
能力 | |||
最大夹持外径 | Ø200 mm | ||
最大研磨内径 | Ø150 mm | ||
研磨工件最大长度 | 200 mm | 350 mm | 500 mm |
砂轮主轴 | |||
主轴外径 | Ø90 mm | ||
转速 | 10000~50000 r.p.m. | ||
X轴工作台 | |||
快移速度 | 10 M/min | ||
行程 | 480 mm | ||
最小设定值 | 0.001 mm | ||
Z轴工作台 | |||
快移速度 | 10 M/min | ||
行程 | 480 mm | 450 mm | 710 mm |
最小设定值 | 0.001 mm | ||
工作主轴头 | |||
旋转角度 | +7° ~ -8° | +1° ~ -1° | +1° ~ -1° |
顶针斜度 | MT 6 | ||
主轴转速 | 0~500 / 0~800 r.p.m. | ||
工作主轴负荷 (含夹具) | 50 kgs | ||
马达 | |||
砂轮主轴 | 1.5 kW | 1.5kW/选2.25kW | 1.5kW/选2.25kW |
工作主轴 | 0.75 kW | 2.25 kW | 2.25 kW |
X轴进给滑台 | 1.8 kW | ||
Z轴进给滑台 | 1.8 kW | 1.8 kW | 4.4 kW |
油压泵浦 | 0.75 kW | ||
切削液泵浦 | 0.09 kW | ||
箱量 | |||
冷却水箱 | 70L | ||
机台重量 | |||
净重 | 4700 kgs | 5000 kgs | 5700 kgs |
机种 | OIG-200 | OIG-200L35 | OIG-200L50 |
能力 | |||
最大夹持外径 | Ø200 mm | ||
最大研磨内径 | Ø150 mm | ||
研磨工件最大长度 | 200 mm | 350 mm | 500 mm |
砂轮主轴 | |||
主轴外径 | Ø90 mm | ||
转速 | 10000~50000 r.p.m. | ||
X轴工作台 | |||
快移速度 | 10 M/min | ||
行程 | 480 mm | ||
最小设定值 | 0.001 mm | ||
Z轴工作台 | |||
快移速度 | 10 M/min | ||
行程 | 480 mm | 450 mm | 710 mm |
最小设定值 | 0.001 mm | ||
工作主轴头 | |||
旋转角度 | +7° ~ -8° | +1° ~ -1° | +1° ~ -1° |
顶针斜度 | MT 6 | ||
主轴转速 | 0~500 / 0~800 r.p.m. | ||
工作主轴负荷 (含夹具) | 50 kgs | ||
马达 | |||
砂轮主轴 | 1.5 kW | 1.5kW/选2.25kW | 1.5kW/选2.25kW |
工作主轴 | 0.75 kW | 2.25 kW | 2.25 kW |
X轴进给滑台 | 1.8 kW | ||
Z轴进给滑台 | 1.8 kW | 1.8 kW | 4.4 kW |
油压泵浦 | 0.75 kW | ||
切削液泵浦 | 0.09 kW | ||
箱量 | |||
冷却水箱 | 70L | ||
机台重量 | |||
净重 | 4700 kgs | 5000 kgs | 5700 kgs |
机种 | OIG-200D | OIG-200DL35 |
能力 | ||
最大夹持外径 | Ø200 mm | |
最大研磨内径 | Ø150 mm | |
研磨工件最大长度 | 200 mm | 350 mm |
砂轮主轴 | ||
主轴外径 | Ø90 mm | |
转速 | 10000~50000 r.p.m. | |
X轴工作台 | ||
快移速度 | 10 M/min | |
行程 | 480 mm | |
最小设定值 | 0.001 mm | |
Z轴工作台 | ||
快移速度 | 10 M/min | |
行程 | 480 mm | 450 mm |
最小设定值 | 0.001 mm | |
Y轴工作台 | ||
快移速度 | 10 M/min | |
行程 | 480 mm | 450 mm |
最小设定值 | 0.001 mm | |
工作主轴头 | ||
旋转角度 | +7° ~ -8° | +1° ~ -1° |
顶针斜度 | MT 6 | |
主轴转速 | 0~500 / 0~800 r.p.m. | |
工作主轴负荷 (含夹具) | 35 kgs | 50 kgs |
马达 | ||
砂轮主轴 | 1.5 kW | 1.5kW/选2.25kW |
工作主轴 | 0.75 kW | 2.25 kW |
X轴进给滑台 | 1.8 kW | |
Z轴进给滑台 | 1.8 kW | |
Y轴进给滑台 | 1.8 kW | |
油压泵浦 | 0.75 kW | |
切削液泵浦 | 0.09 kW | |
箱量 | ||
冷却水箱 | 70L | |
机台重量 | ||
净重 | 5700 kgs | 6000 kgs |
机种 | OIG-200DE | OIG-200DEL35 |
能力 | ||
最大夹持外径 | Ø200 mm | |
最大研磨内径 | Ø150 mm | |
研磨工件最大长度 | 200 mm | 350 mm |
Z轴（内研）砂轮 | ||
主轴外径 | Ø90 mm | |
转速 | 10000~50000 r.p.m. | |
Y轴（内研）砂轮 | ||
砂轮尺寸 | Ø90 mm | |
周速度 | 30 M/s | |
转速 | 1880/2090r.p.m. | |
X轴工作台 | ||
快移速度 | 10 M/min | |
行程 | 480 mm | |
最小设定值 | 0.001 mm | |
Z轴工作台 | ||
快移速度 | 10 M/min | |
行程 | 450 mm | |
最小设定值 | 0.001 mm | |
Y轴工作台 | ||
快移速度 | 10 M/min | |
行程 | 310 mm | |
最小设定值 | 0.001 mm | |
工作主轴头 | ||
旋转角度 | +7° ~ -8° | +1° ~ -1° |
顶针斜度 | MT 6 | |
主轴转速 | 0~500 / 0~800 r.p.m. | |
工作主轴负荷 (含夹具) | 35 kgs | 50 kgs |
马达 | ||
Z轴砂轮轴 | 1.5 kW | |
Y轴砂轮轴 | 4 kW | |
工作主轴 | 0.75 kW | 2.25 kW |
X轴进给滑台 | 1.8 kW | |
Z轴进给滑台 | 1.8 kW | |
Y轴进给滑台 | 1.8 kW | |
油压泵浦 | 0.75 kW | |
切削液泵浦 | 0.09 kW | |
箱量 | ||
冷却水箱 | 70L | |
机台重量 | ||
净重 | 6000 kgs | 6300 kgs |
*有关机台规格与尺寸保留变动权力，不另行通知。

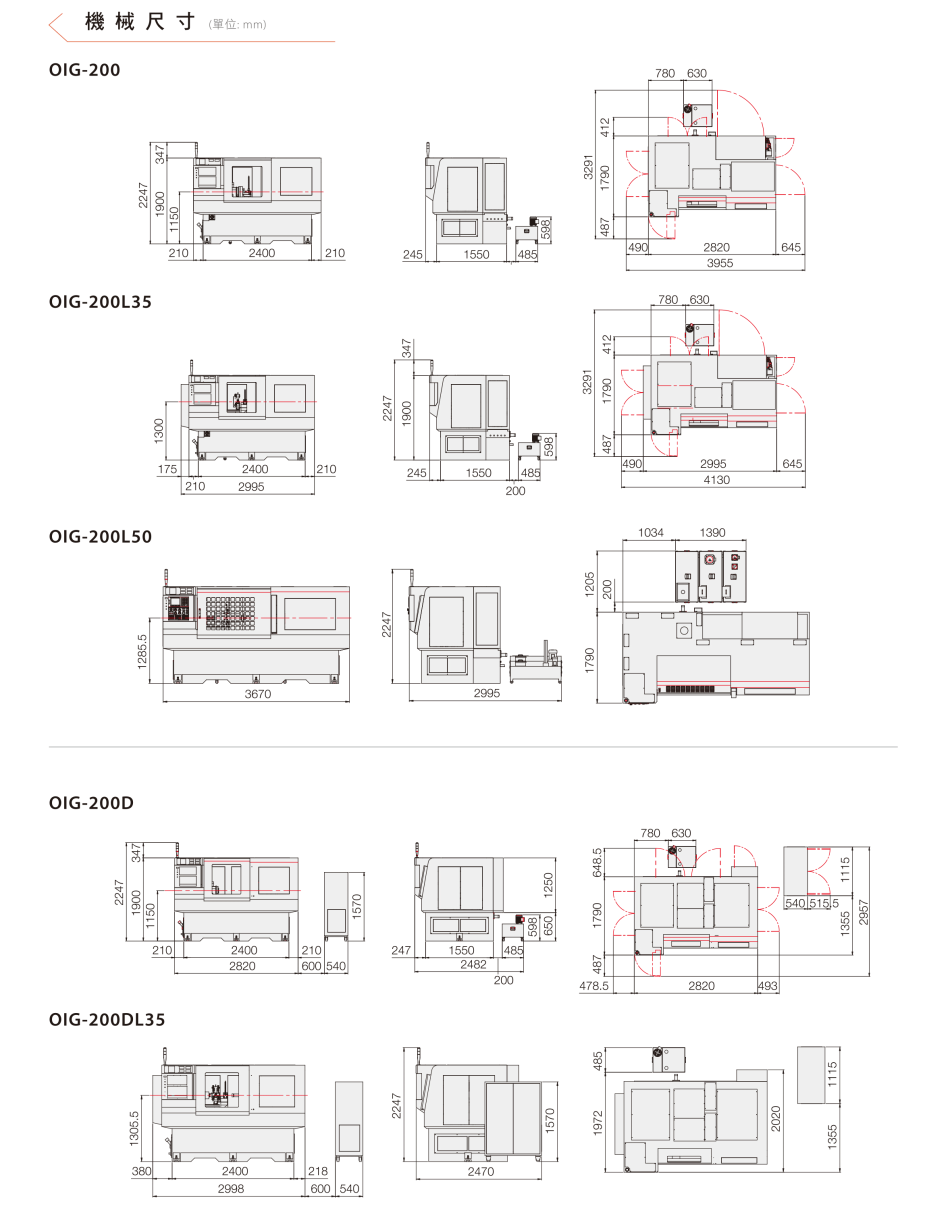

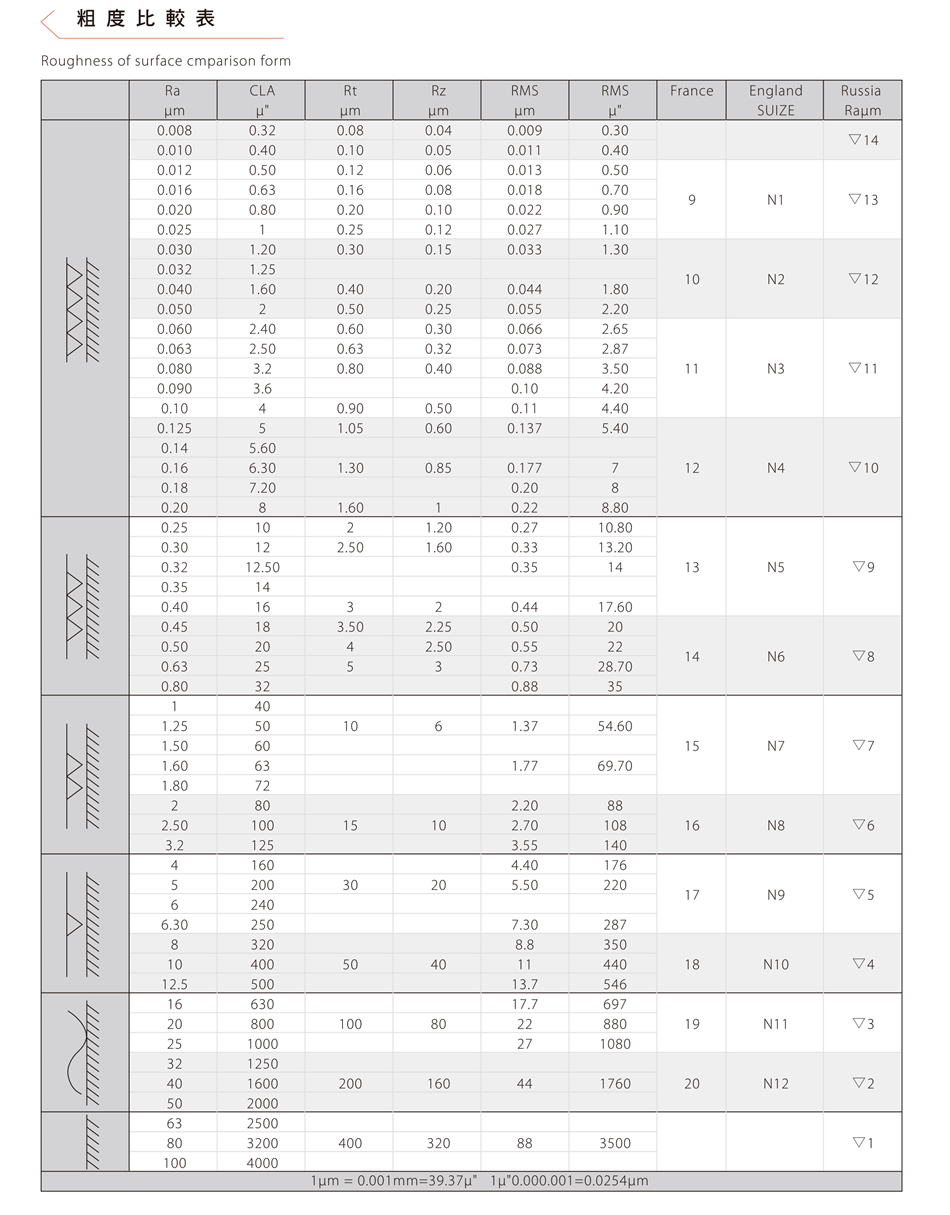

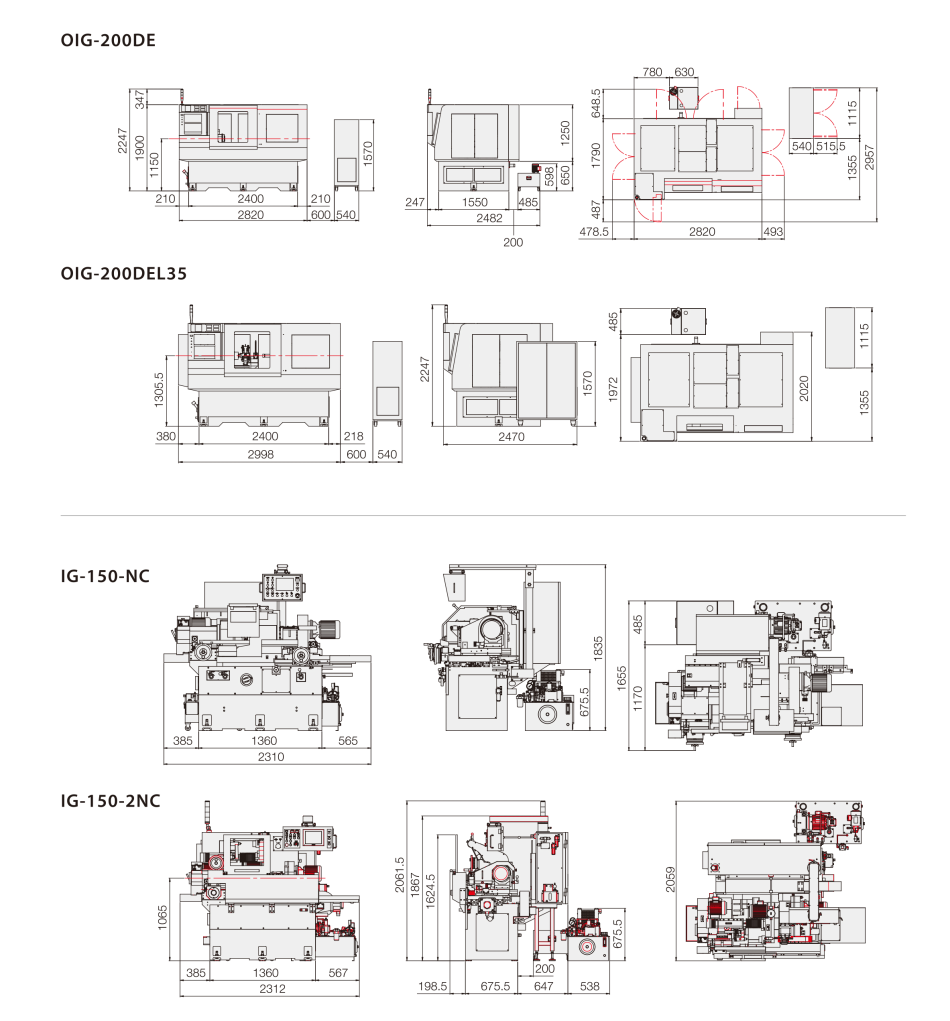

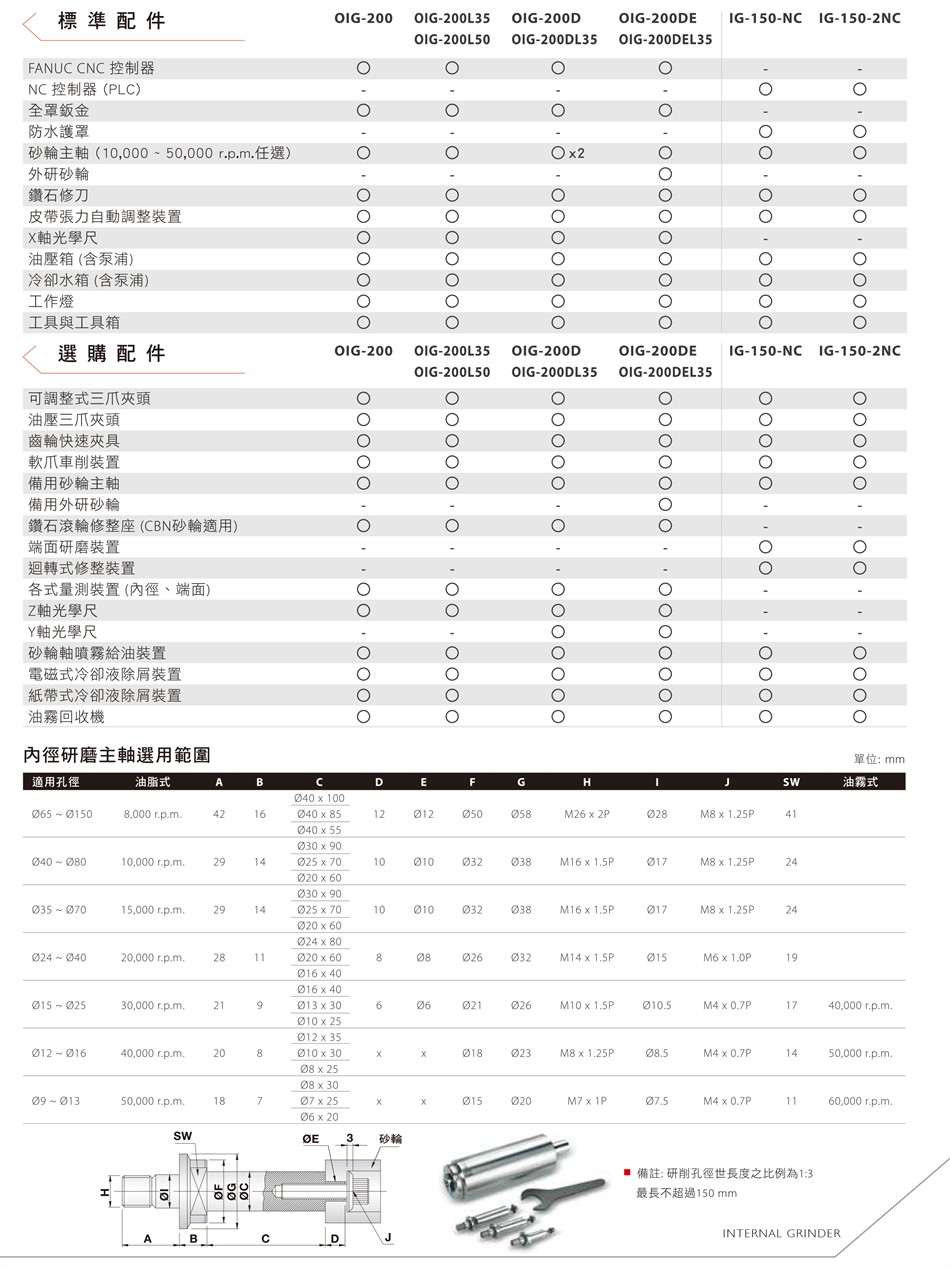

标准配件：
FANUC CNC控制器x1 | 皮带张力自动调整装置 x 1 |
全罩钣金x1 | 电气箱标准配件 x 1 |
砂轮主轴x1(10000〜50000r.p.m.任选一支) | 水箱含泵浦 x 1 |
光学尺(X轴) x 1 | 工作灯 x 1 |
钻石修刀 x 1 | 工具 (含脚垫)及工具箱 x 1 |
选择配件：
备用砂轮主轴 | 防撞装置 |
滚轮修整装置 (CBN砂轮用) | 砂轮轴喷雾给油装置 |
三爪夹头 | 电磁式冷却液除屑装置 |
油压三爪夹头 | 纸带式冷却液除屑装置 |
齿轮快速夹具 | 油雾回收机 |
软爪车削装置 |
