本文以深沟球轴承套圈为例，介绍数控磨床在轴承生产中的典型工序安排、设备选型及参数设定

轴承套圈（内圈、外圈）的滚道和挡边需要极高的圆度、粗糙度及轮廓精度，数控磨床是完成这些精加工的核心设备。本文以深沟球轴承套圈为例，介绍数控磨床在轴承生产中的典型工序安排、设备选型及参数设定。

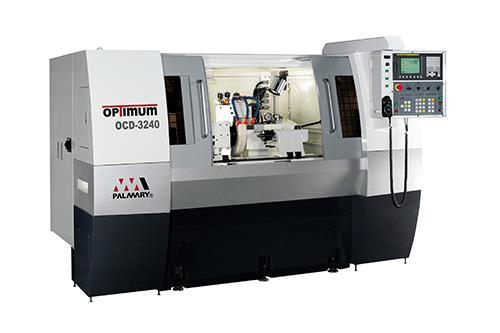

第一道工序：磨削内圈内孔或外圈外圆。通常采用数控无心磨床或数控内圆磨床。对于外圈外圆，使用数控无心磨床通磨法，砂轮线速度45m/s，导轮线速度0.3~0.5m/s，磨削余量0.15~0.2mm，分两次切入：第一次去除0.12mm，第二次去除0.03mm并光磨。对于内圈内孔，采用数控内圆磨床，使用电主轴驱动砂轮，砂轮线速度60~80m/s，工件转速1500~2000rpm，磨削深度0.005~0.01mm/往复，在线测量仪控制最终尺寸。

第二道工序：磨削套圈端面。使用数控双端面磨床或立轴圆台平面磨床。端面平行度直接影响轴承装配后的轴向游隙。工序安排：将热处理后的套圈（硬度HRC60~64）以磁性通过式送料，采用CBN砂轮，磨削余量0.08~0.12mm，砂轮线速度90m/s，进给速度0.5~1mm/s。两端面同时磨削，保证平行度≤0.003mm，粗糙度Ra0.2μm。

第三道工序：磨削轴承滚道（球沟道或滚子滚道）。对于深沟球轴承，使用数控球轴承沟道磨床。该数控磨床具备摆动磨削功能：砂轮轴线与工件轴线交叉一定角度，通过振荡磨削形成圆弧沟道。工艺参数：砂轮采用陶瓷CBN，粒度120#，线速度80m/s，工件转速200~400rpm，摆动频率30~60次/分钟，磨削余量0.05mm分三次进给。最后用油石超精加工取代部分磨削步骤，但磨床需保证沟道曲率半径公差±0.003mm。

第四道工序：磨削内圈挡边或外圈锁口。使用数控挡边磨床，砂轮修整成所需角度（通常15°~30°）。由于挡边较薄且易烧伤，应采用缓进给磨削方式：切深0.002mm/行程，工作台速度慢至0.1m/min，冷却液压力提高到2.5MPa，并采用分段磨削（磨2秒停1秒）。

在整个工序流程中，数控磨床之间需要保证基准传递的一致性。例如，内圈先磨内孔作为后续工序的定位基准，使用弹性夹具或液胀芯轴。对于大批量生产，数控磨床应配桁架机械手自动上下料，并与主动测量仪构成闭环，实现无人化加工。通过合理编排工序，轴承套圈的圆度可达0.0015mm，波纹度控制在0.0003mm以下。
