磨床数控系统对刀误差分析与校准方法

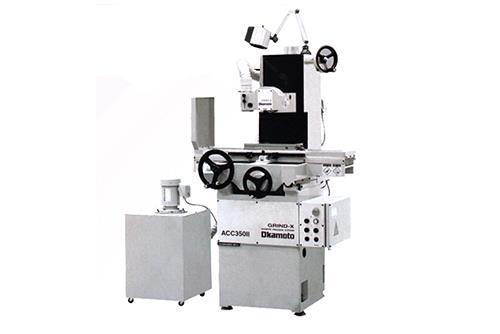

随着数控磨床的普及，对刀精度直接决定了磨削尺寸的一致性。数控磨床通常采用在线测量系统（如探针、声发射传感器或激光对刀仪）进行对刀。然而，实际使用中会出现对刀误差，导致首件超差或批量尺寸偏移。本文分析常见对刀误差的来源，并给出校准方法。

一、对刀误差的主要来源。1. 测头系统误差：接触式探针存在触发重复性误差（一般为±1-2μm），且探针球头磨损后会引入恒定偏差。2. 温度影响：磨床主轴热伸长导致砂轮端面位置变化，但测头未同步补偿。3. 砂轮磨损：在磨削过程中砂轮直径逐渐变小，若未及时更新砂轮尺寸补偿值，对刀结果会偏大。4. 工件基准面不干净：工件表面有油污或毛刺，导致探针触发位置不一致。5. 电气干扰：数控系统信号传输受变频器或电磁阀干扰，造成误触发。

二、误差检测方法。定期进行对刀重复性测试：在相同条件下，对同一基准面连续对刀10次，记录坐标值，计算标准差。一般数控磨床要求标准差≤1μm。若超过2μm，则需校准。另外，磨削一个标准试件后，用千分尺实测尺寸与程序设定尺寸对比，差值即为综合对刀误差。

三、校准步骤。

清洁测头和工件基准面，去除油污和铁屑。

使用标准对刀块（高硬度、精磨平面）替代工件，执行对刀程序。记录坐标值。

用激光干涉仪或千分表测量砂轮端面到机床参考点的实际距离，与数控系统显示的当前砂轮位置比较。若偏差超过0.005mm，应修改砂轮尺寸补偿参数。

对于接触式探针，校准探针半径：将探针接触一个已知直径的标准环规内壁，测量多个方向，通过计算修正探针球心偏移量。

温度补偿：在数控系统中设置主轴热伸长补偿系数。可通过实验测量主轴从冷态到热态的温度-位移曲线，输入到PLC补偿表中。

若对刀信号不稳定，检查屏蔽线是否接地良好，并在数控系统参数中增加信号滤波时间（如设为10-20ms）。

四、对刀策略优化。1. 采用“对刀-光磨-再测量”的闭环方式：先对刀，然后进行微小切入（如0.02mm）磨削，再用测头测量工件尺寸，自动修正砂轮位置。这种方法可消除多数系统误差。2. 对于批量磨削，可在每加工5-10件后自动执行一次在线测量并补偿。3. 使用声发射传感器辅助对刀，当砂轮刚接触工件时发出信号，精度可达0.001mm，且不受工件表面油污影响。

五、日常维护。每月检查测头电池电量（低电量会导致触发不稳定）。每半年用标准球或环规校准测头一次。定期用酒精清洁测头触针。对于激光对刀仪，应清洁光学窗口，防止粉尘遮挡。

六、实例。某数控平面磨床磨削陶瓷零件，尺寸公差要求±0.005mm。首件总是偏大0.01mm。经检查，对刀重复性测试标准差为3μm，原因是测头支架松动。紧固后标准差降至0.8μm，首件合格。另一台磨床在夏季出现对刀偏移，后发现是主轴热伸长补偿未启用，开启后问题解决。

总结：数控磨床的对刀精度并非一成不变，需要定期校准和优化。操作者应理解对刀误差的各种来源，并掌握基本的校准方法，才能充分发挥数控磨床的精度潜力。同时，建议建立对刀记录表，追踪长期趋势，提前发现机械或电气异常。
