数控磨床的结构布局与精度控制机制

数控磨床是实现高精度表面加工的核心装备，其结构刚性与运动精度直接决定工件的最终质量。本文从基础结构、主轴系统、导轨配置及精度保障技术入手，系统解析数控磨床的设计原理与控制机制。

磨削加工通常作为零件制造的最后工序，其加工精度直接影响产品的服役性能。数控磨床通过精确控制砂轮与工件的相对运动，实现对工件表面的高精度成型加工。随着航空航天、半导体及汽车模具等行业对零件质量要求的提升，数控磨床的结构设计与精度控制技术持续演进。

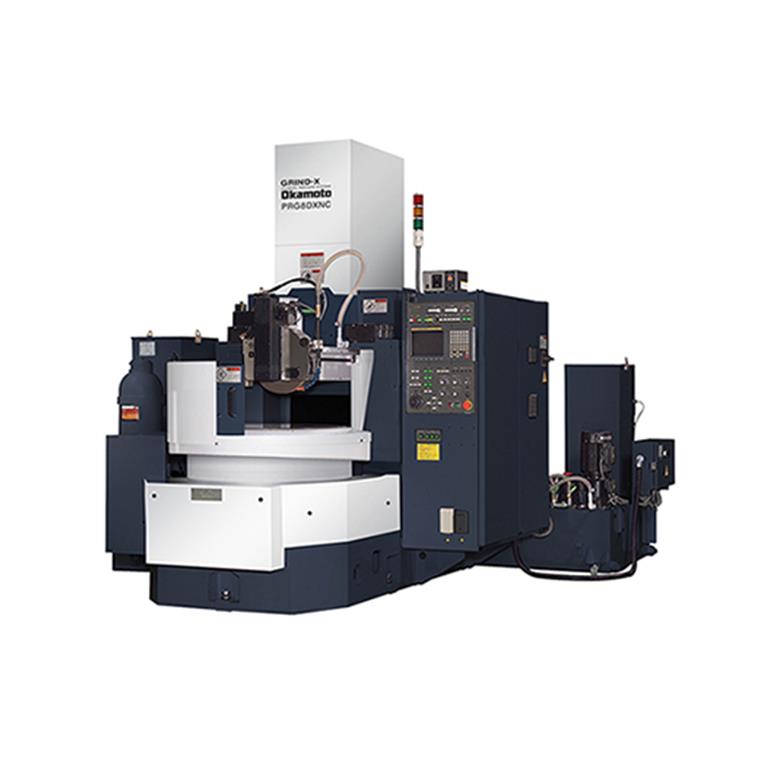

数控磨床的结构布局因加工对象而异，常见类型包括平面磨床、外圆磨床、内圆磨床、无心磨床及龙门导轨磨床等。以精密数控平面磨床为例，机床通常采用T型布局或动柱式结构，具有足够的静态、动态及热态刚度。

典型的运动轴定义如下：工作台沿床身导轨左右运动形成X轴；立柱沿床身后部导轨前后运动形成Z轴；磨头体沿立柱导轨上下运动形成Y轴。通过数控系统控制，Y、Z两轴联动可完成各种特殊形状砂轮的修整，实现成型表面磨削；X、Z两轴联动则可实现圆弧面等曲线面的磨削。

在动柱式结构中，工作台左右移动、立柱前后移动、磨头上下移动均为独立运动，具有显著优势：一是工作台移动全程加工件不发生悬垂，使机床承载能力大幅提升；二是工件前后不会发生移动，有效防止磨头悬伸后的“低头”现象；三是操作员与工件前后位置始终保持相同距离，操作性更优越。

主轴系统是磨床的心脏。高端数控磨床的主轴采用高精密动压主轴或动静压油膜轴承技术，套筒式结构装入，主轴电机以弹性联轴器与主轴直联，主轴回转精度可轻易达到1μm以内，完美实现重切削效率与镜面等级的加工表现。部分机型的砂轮主轴锥面跳动精度可达0.001mm，主轴驱动配备变频器控制，可实现无级调速。

床身与导轨系统是刚性的基础。各重要支撑大件如床身、工作台、立柱及主轴箱均采用高强度合金耐磨铸铁，部分床身增加铜铬合金，保证更佳的耐磨性并细化铸件晶粒。导轨配置方面，X轴常采用双V设计的滑动导轨，表面贴聚四氟耐磨材料，床身双V导轨面经淬火处理和高精度刮研，用油膜的浮沉控制平衡性，直线度可达0.003/1000mm。Z轴和Y轴则采用双组六滑块的重型滚柱直线导轨，配合伺服电机与滚珠丝杆驱动，实现高精度进给。

高精度龙门导轨磨床代表了磨床技术的顶尖水平。创新采用双V滑动导轨副结构、在线动平衡装置、强制油冷却液压润滑及超精密磨削工艺等技术，可将工作台平面度控制在0.004mm/1000mm、工件磨削表面粗糙度≤Ra0.08μm。

进给系统通常采用大型预负荷直线滚柱导轨支撑运动部件，通过大扭矩伺服电机直连大直径预负荷滚珠丝杠驱动，配合高精度直线光栅尺实现全闭环位置控制。垂直轴可配备P1级精密减速器，最小进给量达0.0001mm，进给定位精度控制在0.003mm以内。电气控制系统采用图形对话式人机互动界面，可视化应用使操作者可直观进行参数设定，大幅缩短程序调整时间，有效降低设定错误发生率。
